Данная конструкция была создана после анализа схемы Влада Помелова http://radioam.nm.ru/schemes.html и некоторого изучения фирменного прибора:
Это обычный генератор, выдающий ряд частот от 60 Гц до 12,5 кГц, собранный на обычных ТТЛ микросхемах. Эту конструкцию можно было собрать и на аналоговых элементах, и на PIC контроллерах, но я просто использовал детали, лежавшие в моем столе долгое время без всякого движения.

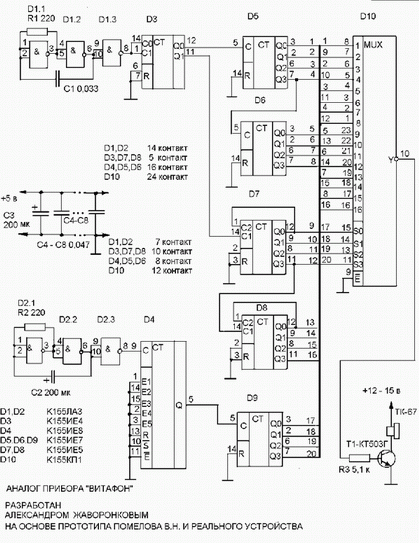

Сигнал частотой 50 кГц с генератора D1 идет на делитель D3 а с него меандр 25кГц поступает на счетчикиD5, D6 а меандр 16 кГц на D7, D8. С выходов счетчиков сигналы идут на входы мультиплексора D10. Мультиплексор переключает свои каналы согласно сигналам со счетчика D9. Сигнал частотой 12 Гц с генератора D2 идет на D4 .
Здесь использована 155ИЕ8 как делитель на 64, так как трудно получить устойчивую генерацию 0,2 Гц. Как излучатель сначала я использовал ЗП-3 но затем поставил телефонный капсюль ТК-67 и мощность излучения сильно возросла несмотря на потерю энергии излучения в области верхних частот. С капсюля я снял верхнюю крышку и закрепил мембрану изолентой по краям.
Прибор используется у нас в семье и действительно помогает против фурункулов, простуды, боли в спине и т.д.
|
Микросхема-Вывод |
Частота, Гц |
|
D5-3 |
12500 |
|
2 |
6000 |
|
6 |
3000 |
|
7 |
1500 |
|
D6-3 |
800 |
|
2 |
400 |
|
6 |
200 |
|
7 |
100 |
|
D7-12 |
8000 |
|
9 |
4000 |
|
8 |
2000 |
|
11 |
1000 |
|
D8-12 |
500 |
|
9 |
250 |
|
8 |
120 |
|
11 |
60 |
Дополнительную информацию можно найти на http://www.vitafon.ru .
Автор
Александр Жаворонков
E-mail: [email protected]
Добавил: Павел (Admin)
Автор: Александр Жаворонков
