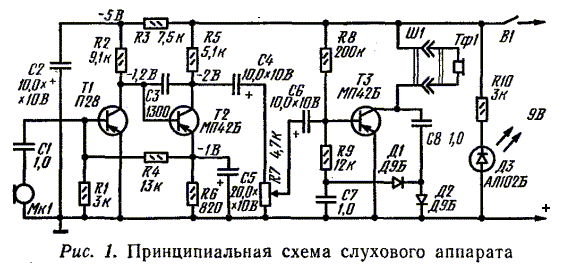

 Конструкция слухового аппарата, описанная в статье, предназначена для людей с пониженным слухом. На рис. 1 приведена принципиальная схема конструкции слухового аппарата. Он имеет следующие технические данные:
коэффициент усиления 5000;
максимальное напряжение на выходе при сопротивлении нагрузки 60 Ом 0,5 В;
рабочая полоса частот 3007000 Гц;
напряжение питания 9 В;
ток, потребляемый в режиме молчания, 7 мА;
максимальный потребляемый ток 20 мА.

• Усилитель аппарата трехкаскадный. Первые два каскада охвачены отрицательной обратной связью по постоянному току с целью стабилизации коэффициента усиления. Частотная характеристика в области верхних частот имеет завал, что осуществляется включением конденсатора С3 между коллектором и базой транзистора Т2. С целью снижения собственных шумов усилителя первый каскад выполнен на малошумящем транзисторе. С коллектора транзистора Т2 сигнал поступает на потенциометр R7, выполняющий роль регулятора усиления. Оконечный каскад собран по схеме усилителя с плавающей рабочей точкой, что позволяет резко уменьшить ток, потребляемый каскадом в режиме молчания. Светодиод ДЗ служит индикатором включения.
• Слуховой аппарат собран в пластмассовом корпусе внутренним размером 82 х 56 х 22 мм. Усилитель смонтирован на печатной плате из фольгированного гетинакса или стеклотекстолита. На плате крепят также регулятор усиления и микрофон. Микрофон обертывают поролоном и на тонкой резинке подвешивают в вырезанном в плате окне. Стенки микрофона не должны касаться платы и корпуса слухового аппарата.
• Все примененные резисторыМЛТ-0,125. В качестве регулятора усиления использован резистор типа СП3-3а (например, регулятор громкости транзисторного приемника). Электролитические конденсаторыК50-6. Конденсатор С3КЛС или КМ-4а. Конденсаторы С1, С7, С8 КМ-6а, они могут быть заменены на электролитические конденсаторы того же номинала К50-6 или другие, при этом, правда, придется изменить рисунок печатных проводников. Диоды серии Д9 или Д2 с любым буквенным индексом. В слуховом аппарате применен электромагнитный микрофон от серийно выпускаемого аппарата БК-2 (601). ТелефонТМ-3 или ТМ-4. Питается слуховой аппарат от батареи Крона напряжением 9 В.
• Налаживание усилителя слухового аппарата начинают с установки режимов работы транзисторов Т1 и Т2 по постоянному току резисторами R4 и R6, затем резистором R8 при отключенном микрофоне устанавливают ток покоя оконечного каскада равным 22,5 мА. На базу транзистора Т3 с генератора подают сигнал частотой 1000 Гц и амплитудой, соответствующей максимальной амплитуде сигнала на коллекторе транзистора Т3. Резистором R9 добиваются неискаженного усиления сигнала. При этом ток коллектора транзистора должен иметь величину 1517 мА.
• Налаживание первых двух каскадов по переменному току сводится к подбору емкости конденсатора C3 по наиболее приятному звучанию, отсутствию резких металлических звуков.

В. МУРАВИН. В помощь радиолюбителю, Вып.58

---

Добавил:  Павел (Admin)
Автор:  В. МУРАВИН. В помощь радиолюбителю, Вып.58

---
