   Запись/чтение на SD-карту
    Главная -> Статьи -> Проекты на Arduino -> Запись/чтение на SD-карту


<< Назад в раздел   Распечатать Дата добавления: 2011-10-25 | Просмотров: 10663

После того, как я нашел замечательную библиотеку для работы с SD/MMC-картами памяти, я решил сделать кард-ридер для Arduino.

Схема SD-ридера

Схема ридера простая - используется несколько резисторов, как делители напряжения, для выравнивания логических уровней - с 5В от Arduino до 3.3В SD-карты. Т.о. все исходящие сигналы от Arduino преобразуются к уровню 3.3 вольта. Преобразовывать входящие сигналы Arduino нет необходимости, т.к. 3.3В для Arduino является логической "1". 3.3В от Arduino Decimelia используется для питания карты.

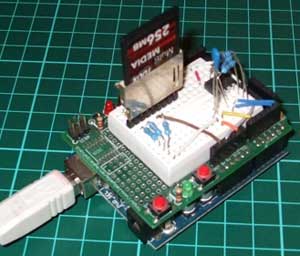

SD-ридер на Arduino

Устройство я собрал на макетной плате. Сокет для SD-карточки я взял от нерабочего кард-ридера.

С библиотеки от Roland Reigel я вырезал все ненужные файлы, а также добавил функции RAW записи и чтения SD. Это позволяет напрямую записывать и считывать байты с SD.

Скачать файлы.

Оригинал статьи на английском языке (перевод Колтыков А.В.)


Добавил:  Павел (Admin)
Автор:  Неизвестно
