Вот представляю вам конструкцию свободную от стандартных «интернет» ошибок и легкой повторяемостью.
Она имеет стабильные и честные параметры:
Iпотр=25-30мА при Uпит=9В
Дальнобойность 350 метров (проверялось в поле с приемником китайского производства стоимостью 300 рублей)
Чувствительность по микрофону как у всех подобных (в тихой комнате слышно тиканье настенных часов)
Было изготовлено около 50 экземпляров из них не заработало сразу 5. Точнее пятый был некачественно пропаян. Схема не отличается оригинальностью и какими либо извращенными схемотехническими ходами. Первоочередными задачами были: легкость повторения, небольшие габариты и высокий КПД.
Устройство собрано: электретный микрофон как все знают в своем составе он имеет полевой транзистор, поэтому на него нужно подавать напряжения питания для этого установлен резистор R1. Конденсатор С2 корректирует низкочастотную составляющею и блокирует ВЧ связь микрофона и антенны. Переменную составляющею сигнала микрофона фильтрует С3. Теперь сигнал еще дополнительно усиливается для получения нужной глубины девиации ЗЧ усилитель собран на транзисторе VT1. Подбором резистора смещения R2 в цепи базы в транзисторе VT1 нужно добиться половины напряжения питания на его коллекторе, хотя это и не обязательно. Усилитель ЗЧ и генератор ВЧ связаны между собой непосредственно. Сигнал модуляции НЧ поступает сразу на базу транзистора VT2 и на нем собран генератор ВЧ по схеме банальной « трехточьке». Добиться устойчивой генерации можно изменяя емкость обратной связи С7 в небольших приделах или замена транзистора на другой (но это процедура требуется кране редко). Сигнал ВЧ выделяется на контуре состоящим из элементов L1С6. Этот контур настроен на частоту 96 мегагерц в пределах 5-6 МГц можно ее изменять сдвигая или раздвигая витки каким либо не металлическим предметом. Подойдет спичка деревянная зубочистка и.т.п. Теперь промодулированый ВЧ сигнал через С8 поступает на усилитель ВЧ собранный на транзисторе VT3 в его базываю цепь включен контур состоящий из катушке L2 и конденсаторов C9 и C10 на этот контур служит активной нагрузкой транзистора VT3 при настройке передатчика нужно его настроить в резонанс с частотой генератора. Это можно сделать, подключив миллиамперметр в цепь питания всего устройства и настраивать по достижению минимального тока потребления и максимальной дальности. Для подключения антенны сделан конденсаторный делитель С9 и С10 не самое лучшее решение, зато избавляет от необходимости снимать ВЧ напряжение с части витков катушки L2. В качестве антенны жучка применялись простые многожильные провода длинною 40 сантиметров.

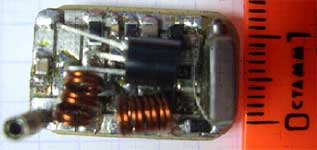

На приведенем выше фото вы видите устройство в сборе на SMD компонентах. Применение «бескорпусных» деталей вызвано стремлением к уменьшению габаритов. Устройство собрано так, что с тыльной стороны печатной платы есть возможность припаять разъём (панельку от батареи «крона» она же и держит устройство на батареи).
Добавил: Павел (Admin)
Автор: [email protected]
