Данная конструкция собрана для работы в диапазоне 4ХХ МГц.
Однако , благодаря применению микросхемы фирмы RFM TXC 101 , частотный диапазон работы устройства может быть 310 - 319 МГц , 430 - 439 МГц , 860 - 879 МГц , 900 - 929 МГц . И это только в случае использования кварцевого резонатора 10 МГц , предусмотреного производителем !
Практические испытания показали , что применяя кварцы выше или ниже частоты 10 МГц возможно « увести » диапазон работы TXC 101 в пределах более 100 МГц , от указанного в документации .
С кварцем 13 МГц передатчик абсолютно без проблем работал на частоте 565,5 МГц , тогда как программно заданная частота для него была 435 МГц .
Возможность программно задавать рабочую частоту с мелким ( 2,5 кГц на поддиапазоне 4ХХ Мгц и 7,5кГц на поддиапазонах 8ХХ и 9ХХ МГц ) шагом делает эту микросхему достаточно привлекательной для различного рода применений.

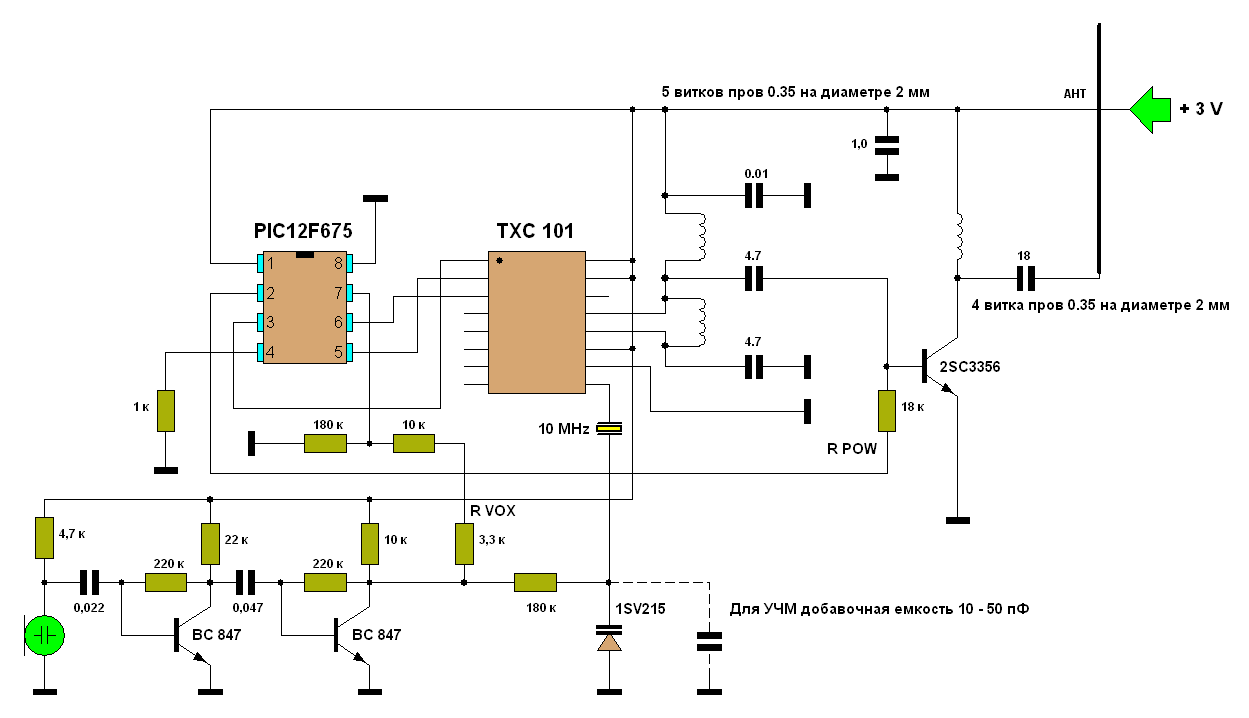

Устройством управляет микроконтроллер PIC12F675 . Он загружает данные в передатчик , управляет усилителем мощности и « следит » за уровнем НЧ сигнала с микрофонного усилителя.
Функция VOX реализована на встроенном компараторе микроконтроллера. Если уровень НЧ сигнала с микрофонного усилителя превысит пороговый ( задается программно в EEPROM ) , контроллер « будит» TXC 101 , и включает оконечный каскад на заданное время ( задается программно в EEPROM ) .
Технические характеристики устройства:
Ток потребления в ждущем режиме - 1 мА
Ток потребления в рабочем режиме - 20 мА
Мощность передатчика - 20 мВт
Модуляция - WFM
Диапазон питающего напряжения - 2,2... 3,6 Вольта
Программирование контроллера.

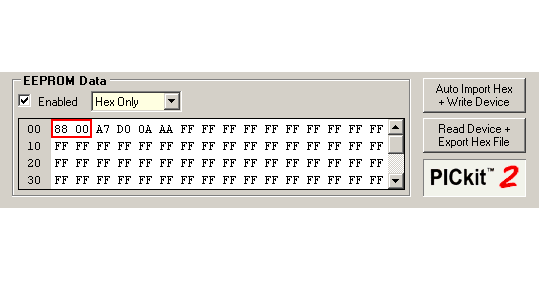

В нулевой ячейке памяти контроллера на этапе программирования прописывается поддиапазон в котором будет применяться передатчик.
Число 88 ( нулевая ячейка EEPROM ) - выбор поддиапазона применения ТХС 101 .
Число 00 ( первая ячейка EEPROM ) - опциональные установки ( их трогать не нужно ) .
Поддиапазонов всего 4 .
Число 80 - означает , что передатчик кристалла будет работать в поддиапазоне 310 - 319 МГц
Число 88 - означает , что передатчик кристалла будет работать в поддиапазоне 430 - 439 МГц
Число 90 - означает , что передатчик кристалла будет работать в поддиапазоне 860 - 879 МГц
Число 98 - означает , что передатчик кристалла будет работать в поддиапазоне 900 - 929 МГц
Из нулевой и первой ячейки памяти контроллера заполняется регистр Configuration ТХС 101 .
Для более детального ознакомления c регистрами передатчика рекомендую программу RFICDA .

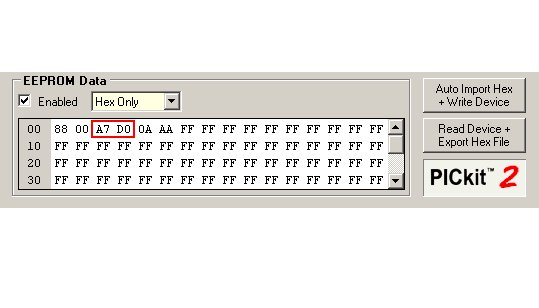

Следующие две ячейки памяти заняты числом А7D0
Это точное значение частоты передатчика в пределах выбранного поддиапазона.

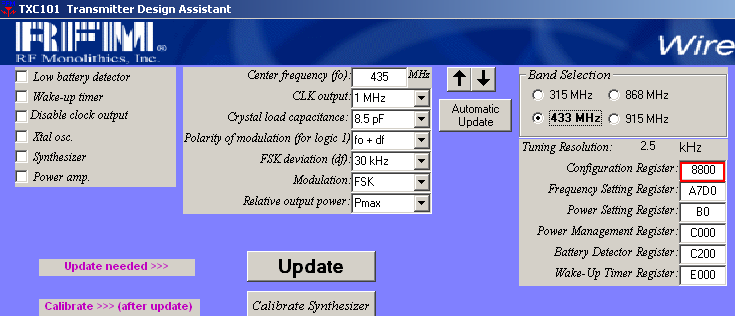

Если в окне программы RFICDA Center frequency выбрать частоту например 435.015 число А7D0 изменится на А7D6.
Если в окошке Center frequency выбрать частоту например 438.4 МГц, то число в окне Frequency Setting Register будет АD20 и так далее .
Таким образом при «подсказке» прграммы RFICDA можно знать, что заносить в память контроллера для работы передатчика на желаемой частоте.
Нужно помнить, что это справедливо для применяемого опорного кварца 10 МГц.
Если частота опорного кварца не 10 МГц , вся сетка частот сдвинется пропорционально.
Например заданная частота при кварце 10 МГц - 435 МГц.
Как расчитать частоту при опорном кварце 12 МГц ?
Очень просто …
Нужно 435 : 10 = 43,5 ( коэффициент деления )
Затем нужно 43,5 х 12 = 522 МГц ( искомая частота )
В любом случае следует помнить также, что варикап, включенный последовательно опорному кварцу « уводит» его на несколько кГц вверх, что в итоге вызовет огрешность в окончательных расчетах на сотню а то и более кГц.

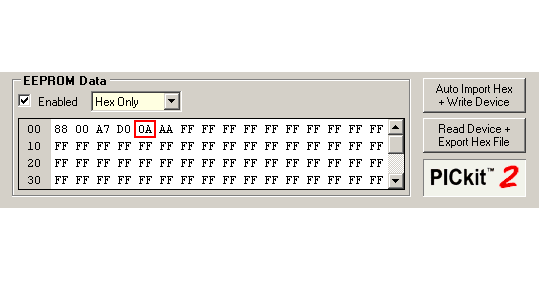

Следующий адрес энергонезависимой памяти контроллера занят числом 0А
Это величина задержки VOX . Тоесть время , на которое включится передатчик после активации по голосу .
Максимальное время - число FF , что с шагом 0,5 секунды будет 128 секунд .
0Aсоответствует 5 секундной задержке .
На протяжении периода активности передатчика , каждый звук , превышающий порог VOX , будет продлять указанное в памяти время работы устройства .

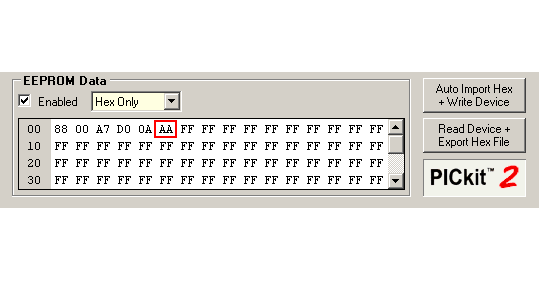

Следующее значение АА .
Это пороговый уровень срабатывания активации по голосу.
Пороговых уровней всего 16 .Обязательно от А0 до AF.
А0 - максимальная чувствительность VOX.
AF - минимальная чувствительность VOX .
Точную калибровку уровней можно произвести подобрав резистор R VOX.
Если резистор R VOX заменить емкостью 1 мкф , тогда привязка активации по голосу будет именно к переменной составляющей звукового сигнала .
Для работы радиомикрофона в режиме УЧМ , следует параллельно варикапу установить конденсатор , уменьшающий индекс модуляции .

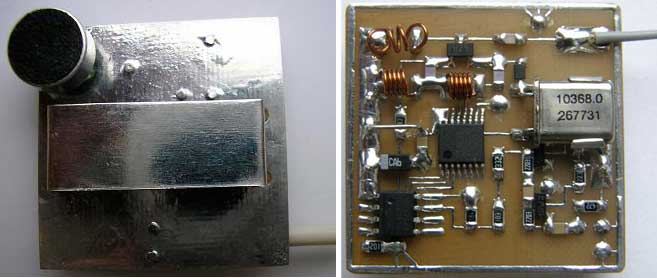

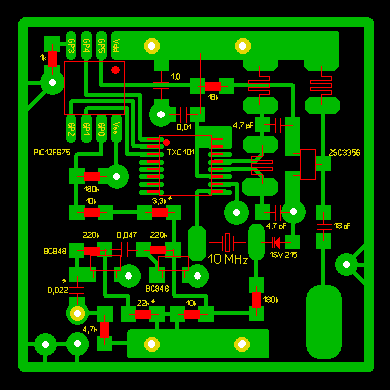

Скачать печатную плату Lay и прошивку HEX
