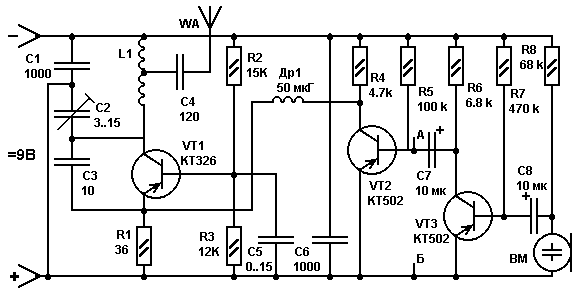

Радиомикрофон схема которого представлена на рис.1, лишен многих недостатков и имеет ряд неоспоримых достоинств, таких как:

• малые габариты (размер платы 20х50мм)

• высокая акустическая чувствительность

• отсутствие дефицитных деталей.

Радиомикрофон имеет следующе основные технические данные:

Напряжение питания, Uп,В	5...9
Потребляемый ток Iп,мА
при Uп=9В	10...20
при Uп=5В	6...8
Несущая частота f, Мгц	68...74 или 88...108
Вид модуляции	частотная
Дальность действия D, м
при чувствительности приемника 18мкВ	200...300

Акустическая чувствительность обеспечивает достаточно хорошую разборчивость речи при произношении текста шепотом на расстоянии 5м от микрофона.

 Выше приведен диапазон Iп, так как в схеме могут использоватся различные типы транзисторов (см. таблицу).

  Генератор передатчика выполнен по схеме емкостной трехточки на транзисторе VT1. Возможные типы транзисторов VT1 и соответствующие им номиналы резисторов R1, R2 и R3 приведены в таблице:

Варианты замены транзисторов передатчика

Транзисторы			Резисторы
VT1	VT2	VT3	R1	R2, R3 кОм	R4, R5 кОм	R6, R7 кОм
КТ326	КТ502	КТ502	36...51	15 12	4,7 100	6,8 470
КТ326	КТ361	КТ361	36...51	15 12	1,2 68	3,9 240
КТ361	КТ361	КТ361	430...850	6,8 3,3	1,2 68	3,9 240
КТ3102	КТ315	КТ315	430	27 12	1,2 68	3,9 240
КТ368	КТ315	КТ3102	510	15 3,9	1,2 68	15 1100

Рекомендации:

1. Транзистор типа КТ326 при данных параметрах должен быть в пластмассовом корпусе
2. При применении в генераторе (VT1) транзистора типа КТ368 оптимальная длина антенны l_а=0,5м.

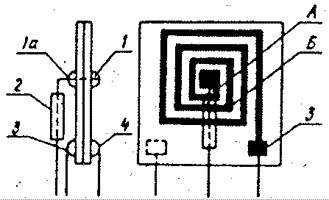

 С целью повышения стабильности чатоты генератора и уменьшения габаритов РМ целесообразно катушку L1 выполнить в виде двух одинаковых спиралей (рис.2), вытравленных на двухсторонней плате размером 10х10 мм. Такая катушка может быть также склеена из двух одинаковых односторонних плат рисунком наружу. Для получения отвода от средней точки в отверстие в центре катушки вставляется и пропаивается с обеих сторон (точки 1, 1а на рис.3) проводник на котрый надевается кембрик 2. Остальные два отвода подпаиваются к внешним выводам спиралей (точки 3, 4)

 Индуктивность изготовленной таким образом катушки составляет L=0.3...0.4мкГн. Она обеспечивает при величине емкости C2=3..15(6..25) пФ f_н=68..74 МГц необходимо замкнуть (например, каплей припоя) точки А и Б (рис. 3) на обеих сторонах катушки и установить емкость C2=1..5(2..10) пФ.

Каждая сторона катушки имеет следующие параметры:

• размер наружного витка А_н=9 мм;

• размер внутреннего витка А_вн =3,5 мм;

• количество витков W=3,5.

Полностью изготовленная катушка имеет вид показанный на рис. 3.

Такая катушка обладает следующими достоинствами:

• малые габариты;

• более высокая стабильность параметров, особенно в условиях вибраций и изменения температуры.

Подача модулирующего низкочастотного сигнала осуществляется через дроссель Др1, индуктивность которого может составлять 20..200 мкГн.

 Модулятор собран на двух транзисторах - VT1 и VT3, например, КТ502. Могут быть применены и другие транзисторы. Их типы и соответствующие номиналы резисторов приведены в таблице (см. выше). Разделительные конденсаторы С1 и С7 - любые, емкостью от 0,15 до 20 мкФ.

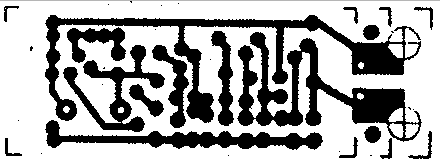

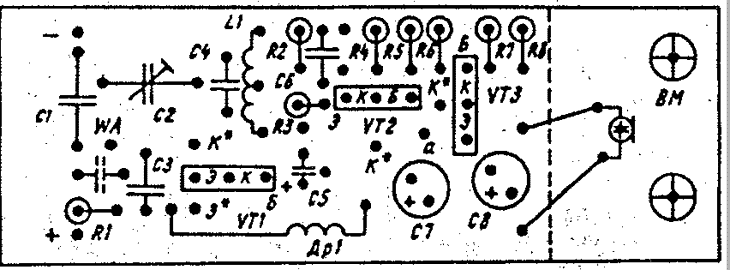

Рисунок печатной платы и монтажная схема универсального РМ приведены на рис.4 и рис.5 соответственно.

В качестве микрофона могут быть применены акустические преобразователи что и в РМ с согласующим трансформатором. Однако, наивысшая акустическая чувствительность и качество передачи звука могут быть достигнуты при применении электретных микрофонов.
