При токе потребления 18 мА передатчик развивает мощность 30 мВт на частоте 144 мГц. Модуляция частотная, с девиацией частоты 3 кГц.

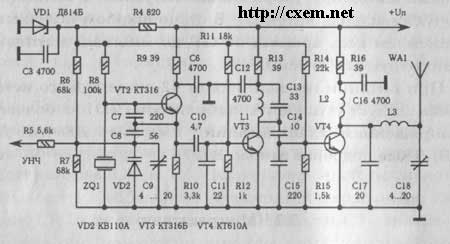

Сигнал с микрофона (рис. 3.2) подается на усилитель НЧ, выполненный на транзисторе VT1, типа КТ3102Е. Резистором R2 устанавливается наилучший режим работы усилителя. Через резистор R5 НЧ сигнал подается на варикап VD2 типа КВ110А.
Задающий генератор передатчика построен на транзисторе VT2 типа КТ316Б по схеме емкостной трехточки, и настроен на частоту 16 мГц, задаваемую кварцевым резонатором ZQ1. Частотная модуляция осуществляется при помощи варикапа VD2. На транзисторе VT3 типа КТ316Б построен утроитель частоты сигнала, поступающего с задающего генератора через конденсатор СЮ. Контур L1, С13 настроен на третью гармонику входного сигнала задающего генератора, а контур L2, С17 - на девятую, то есть на 144 мГц.
Базовые цепи транзисторов VT2-VT4 стабилизированы стабилитроном VD1 типа Д814Б. Усиленный сигнал с рабочей частотой с коллектора транзистора VT4 фильтруется -фильтром на элементах L3,C18 и поступает в антенну WA1. Антенной передатчика служит четвертьволновый штырь.
Хотелось бы отметить, что если использовать в схеме кварц на частоту 50 мГц, то можно получить на выходе сигнал частотой 450 мГц.
В передатчике использованы резисторы типа МЛТ-0,125, конденсаторы - К10-17б, КМ4, КМ5, КД2.
Транзистор VT1 - КТ3102Е, VT2, VT3 - КТ316Б, КТ325, КТ399, КТ355, VT4 - КТ610А, КТ606А. Варикап VD2 - КВ110А, КВ109, КВ124 с любым буквенным индексом.
Катушка L1 содержит 5 витков провода ПЭЛ -1 0,6 мм, намотанных на каркасе диаметром 5 мм с сердечником МП-100. Длина намотки - 7 мм.
Катушка L2 содержит 5 витков посеребренного провода диаметром 0,8 мм, намотанных на оправке диаметром 5мм. Длина намотки - 8 мм.
Катушка L3 намотана на оправке диаметром 8 мм, и содержит 3 витка посеребренного провода диаметром 0,8 мм. Длина намотки - 8 мм.
