Микропередатчик филин-3

<< Назад в раздел Распечатать

Дата добавления: 2010-08-07 | Просмотров: 6487

Советую его собрать. Почти все экземпляры Филина у меня начанали работать сразу,уверенная связь с хорошим приёмником достигала 1 Км ,а с плеером 200-300 Метров.(В микрорайоне с двухэтажными домами).

Технические характеристики
Рабочая частота	96 МГц - 108 МГц
Тип модуляции	частотная
Дальность приёма	от 100 до 800 м
Питание	9 В(элемент типа "Крона")
Выходная мощность	не менее 50 мВт
Потребляемый ток	не более 25 мА
Время непрерывной работы	не менее 12 часов
Чувствительность микрофона	8-12 м

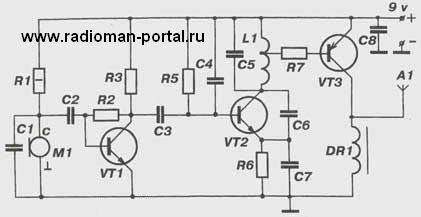

Принципиальная схема жучка (радиопередатчика) под ЧИП (SMD) элементы

VT1 - КТ3130Б9

VT2 - КТ368А9

VT3 - КТ3126Б (КТ3126Б9)

R1 - 12 кОм

R2 - 300 кОм

R3 - 4,7 кОм

R5 - 20 кОм

R6 - 200 Ом

R7 - 200 Ом

С1 - 100 пФ

С2 - 0,1 мкФ

С3 - 0,1 мкФ

С4 - 500...1000 пФ

С5 - 22 пФ

С6 - 12 пФ

С7 - 39 пФ

С8 - 33 нФ

Микрофон М1 типа МКЭ-332 или зарубежный аналог

Длина антенны А1- 95 см

L1 - 6 витков на оправке диаметром 3 мм,диаметр провода 0,4 мм

Дроссель DR1 содержит 20 витков провода диаметром 0,1 мм на ферритовом кольце 2х4х7.(Подходит любой с индуктивностью 100мГн)

Устройство представляет собой микропередатчик ,работающий на одной из свободных частот FM-диапазона .
Приёмным устройством может служить любой радиоприёмник ,имеющий "Западный диапазон УКВ (FM 88-108 МГц).
При эксплуатации устройства,его антенна должна быть расположена вертикально и удалена от металических предметов. Приёмник следует выбирать с максимальной чувствительностью.Выполнение этих условий обеспечивает максимальную дальность действия.

Добавил: Павел (Admin)
Автор: Неизвестно
