   Простой радиомикрофон
    Главная -> Статьи -> Шпионские штучки -> Простой радиомикрофон


<< Назад в раздел   Распечатать Дата добавления: 2010-08-07 | Просмотров: 7516


Катушка L1 без каркаса содержит 4 витка посеребренного провода диаметром 1.5мм (для диапазона 88..108,5 MHz). Антенну очень рекомендуется подключать через катушку связи (2 витка посеребренного провода диаметром 1.5 мм), расположенную рядом с L1.Дросель имеет индуктивность 5. .20 мкГн, можно применить самодельный, намотав на корпусе резистора МЛТ-0,125 сопротивлением не менее 500 кОм 40-50 витков провода ПЭВ-0.1, уложенных в один ряд. В качестве микрофона я использовал капсюль ТОH-2. Монтаж на двухстороннем фольгированом гетинаксе толщиной 1 мм

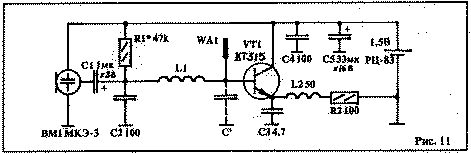

Схема
