   Установка лазерных эффектов
    Главная -> Статьи -> Цветомузыкальные установки -> Установка лазерных эффектов


<< Назад в раздел   Распечатать Дата добавления: 2007-10-07 | Просмотров: 11552

Путешествуя по инету я наткнулся на одну страничку, в которой было описано устройство лазерных эффектов. Внимательно прочитав ее содержимое я решил повторить эту конструкцию, но несколько модернизировать...
Я думаю многих эта штука заинтересует,тем более что ее не так сложно изготовить...итак,начнем.

Нам понадобиться:
1.Суперклей 1 тюбик (мне хватило вполне,кому еще и понюхать надо можно и два) - 20руб
2.Два кулера от видеокарты ~ по 65руб
3.Стабилизаторы КРЕН5В и КРЕН8Б тоесть на 5В и на 12В-естественно надо для них небольшие радиаторы
4.Лампочку на 6.3В типа СМН-6.3
5.Микросхему К561ТЛ1 или К561ЛА7,любую из них
6.Два транзистора КТ605 можно КТ815,817,972,2 N 6039 – вообщем структуры n-p-n
7.Два кондера на 200-220мф,и еще два на 470-1000мфХ16В,и два на 5000мф-любое напряжение
8.Два переменных резистора типа СП3-4ам на 47ком
9.Резистор на 1-2ома 0.5ВТ чтобы подогнать напряжение на лазере до 4 ~ 4.5В
10.Маленькие зеркала габ. 20Х20мм и 27Х27мм
11.Небольшой трансформатор чтоб на его выходе была напруга не меньше 12В
12.Кусок фанеры или оргстекла габ. 135Х160 для основания, куда мы все будем лепить


Внимание!!! Не допускайте попадания лазерного излучения в глаза - это опасно!!! Работающую установку лазерных эффектов следует располагать так, чтобы луч ни при каких условиях не мог попасть никому в глаза, а также за пределы помещения (например, в окно). Также не допускается использование установки лазерных эффектов (как и других светодинамических установок, включая стробоскопы, мигающие гирлянды, цветомузыку) в присутствии людей, страдающих эпилепсией.

Для начала соберем блок питания по нижеприведенной схеме,важно подобрать напряжение питания лазера не больше 4.5В иначе он быстро исчерпает свой ресурс,и 12В для питания двух кулеров,кондеры на 5000мф и лампочка нужны для того чтобы при включении питания избежать скачков напруги,лазер очень их боится,а так они обеспечивают его плавное включение.Собирать естественно нужно на основании, клея суперклеем.(там где у КРЕНов написаны буквы, слева вход питания,по центру земля,справа естественно выход)

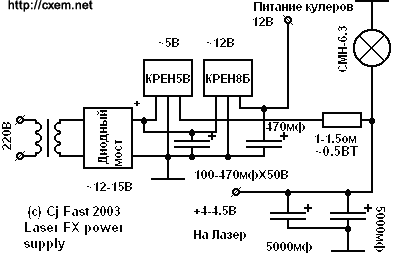

Схема блока питания для автомата лазерных эффектов

Приступим к изготовлению устройства которое собственно и будет управлять вентиляторами (кулерами),по этой схеме,ну здесь я думаю все понятно,наладка не требуется,главное правильно все спаять :).Принцип ее работы прост:два генератора которые то подают напругу на кулер,то нет,и естественно не одновременно,поэтому кулера то разгоняются то наоборот,вот и получаются разные фигурки (кстати называемые фигурами лиссажу) из-за разности частоты вращения этих приблуд,довольно эффектное зрелище !!! .Можно конечно просто поставить два переменника и просто регулировать напругу на кулерах но будет получатся тока одна фигура,а так гораздо больше,я насчитал около 6-7 причем в разных комбинациях (зависит от сопротивлений) Можно конечно поставить параллельно каждому кулеру по кондеру на ~100мф,это для тех кто боится что от скачков напряжения они быстро накроются :),но у меня и без них пашет и ничего.

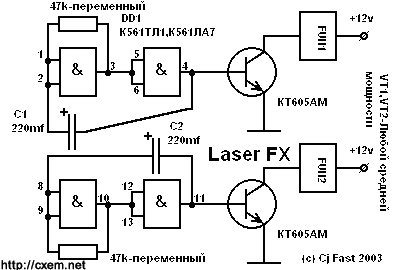

Принципиальная схема управления скоростью вращения вентиляторов

Далее вырезаем из стекла два квадратика 20Х20мм и 27Х27мм,клеим суперклеем под углом ~1 градус,я для этого подкладывал под зеркало отрубленную ногу резистора на ~0.5ВТ ,чуть от центра чтобы зеркало было под небольшим углом (нерекомендую заменять зеркало чем-либо т.к. заметно меняется яркость лазерного пучка).
Теперь приступим к установке вентиляторов и лазера-это самая сложная процедура,потому что требуется подобрать правильное местоположение элементов на основании как это показано на рисунке.Я делал так:поставил первый кулер (М1),затем настроил положение лазера (EL1), прилепил временно его на кусок пластилина,замерил высоту и угол,затем второй кулер (М2)

Ну вот наверное и все, изготовление корпуса описывать не буду,каждый делает по своему.К сожалению немогу выложить фотки этих самых фигур лиссажу. Чего-то камера нехочет их ловить,получаются кусочки фигур…вообщем соберешь увидишь.

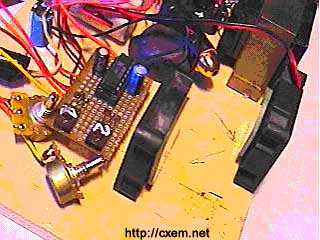

Вид сверху почти готового аппарата Пример крепления зеркалаНемного поближе…
