   Источник питания с гальванической развязкой от сети на оптронах
    Главная -> Статьи -> Блоки питания, зарядные устройства -> Источник питания с гальванической развязкой от сети на оптронах


<< Назад в раздел   Распечатать Дата добавления: 2008-09-18 | Просмотров: 9421

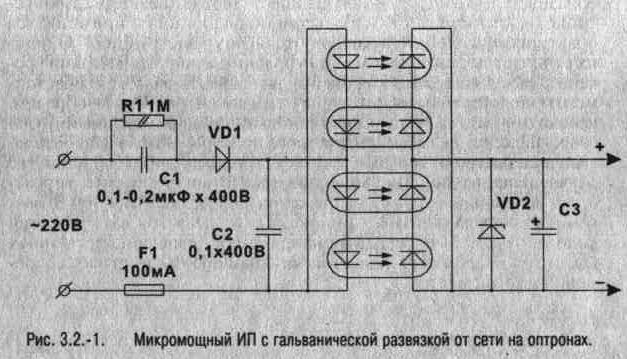

Микромощные ИП с гальванической развязкой от сети ~220 В можно выполнить с применением оптронов, включив их последовательно для увеличения выходного напряжения (рис. 3.2-1.). Перенос энергии осуществляется посредством однонаправленного светового потока внутри оптрона (оптрон содержит светоизлучающий и поглощающий элементы), таким образом, гальванической связи с сетью не возникает.

На одной оптопаре выделяется 0,5-0,7 В для АОД101. АОД302 и 4 В-для АОТ102, АОТ110 (притоке 0,2 мА). Для обеспечения требуемых значений напряжения и тока оптопары включаются последовательно или параллельно. В качестве буферного накапливающего элемента можно использовать ионистор, аккумулятор или емкость на 100-1000 мкФ. Светодиоды запитываются через емкость не более 0.2 мкФ во избежание разрушения. Необходимо помнить, что эффективность оптронов падает со временем (приблизительно на 25% за 15000 часов работы). Источник питания с гальванической развязкой от сети на оптронах 3-2-11.jpg
