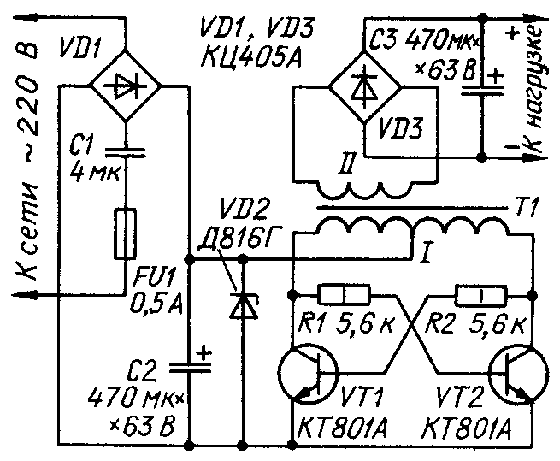

   Принципиальная схема зарядного устройства представлена на рис.1. Сетевое напряжение через балластный конденсатор С1 поступает на выпрямительный мост VD1. Конденсатор С2 сглаживает пульсации, а стабилитрон VD2 стабилизирует выпрямленное напряжение. Преобразователь напряжения собран на транзисторах VT1, VT2 и трансформаторе Т1. Диодный мост VD3 выпрямляет напряжение, снимаемое со вторичной обмотки трансформатора. Конденсатор СЗ - сглаживающий.
   Преобразователь работает на частоте 5...10 кГц. Стабилитрон VD2 одновременно защищает от перегрузки по напряжению транзисторы преобразователя на холостом ходе, а также при замыкании выхода устройства, когда напряжение на выходе моста VD1 повышается. Последнее связано с тем, что при замыкании выходной цепи генерация преобразователя может срываться, при этом ток нагрузки выпрямителя уменьшается, а его выходное напряжение увеличивается. В таких случаях стабилитрон VD2 ограничивает напряжение на выходе моста VD1.

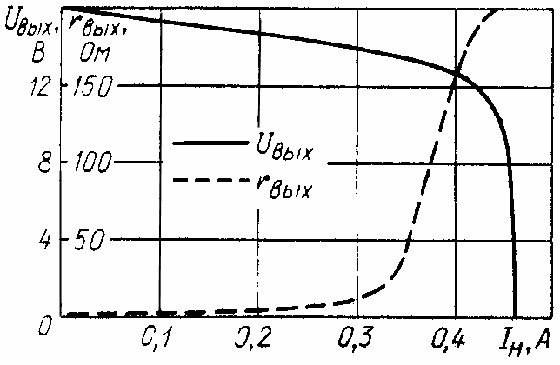

   Экспериментально снятая нагрузочная характеристика зарядного устройства изображена на рис.2. При увеличении тока нагрузки до 0,35...0,4 А выходное напряжение изменяется незначительно, а при дальнейшем увеличении тока резко уменьшается. Если к выходу устройства подключить недозаряженную батарею аккумуляторов, напряжение на выходе моста VD1 уменьшается, стабилитрон VD2 выходит из режима стабилизации и, поскольку во входной цепи включен конденсатор С1 с большим реактивным сопротивлением, устройство работает в режиме источника тока.
   Если зарядный ток уменьшился, то устройство плавно переходит в режим источника напряжения. Это дает возможность использовать зарядное устройство в качестве маломощного лабораторного блока питания. При токе нагрузки менее 0,3 А уровень пульсации на рабочей частоте преобразователя не превышает 16мВ,а выходное сопротивление источника уменьшается до нескольких Ом. Зависимость выходного сопротивления от тока нагрузки показана на рис.2.
   Зарядное устройство легко размещается в коробку размерами 155х80х70 мм. Коробку следует изготовлять из изоляционного материала.
   Трансформатор Т1 намотан на кольцевом магнитопроводе типоразмера К40х25х11 из феррита 1500НМ1. Первичная обмотка содержит 2х160 витков провода ПЭВ-2 0,49, вторичная - 72 витка провода ПЭВ-2 0,8. Обмотки изолированы между собой двумя слоями лакоткани.
   Стабилитрон VD2 установлен на теплоотводе с полезной площадью 25 см². Транзисторы преобразователя в дополнительных теплоотводах не нуждаются, так как работают в ключевом режиме. Конденсатор С1 - бумажный, рассчитанный на номинальное напряжение не менее 400 В.
   При необходимости использования устройства для зарядки малогабаритных аккумуляторов емкостью до единиц ампер-часов и регенерации гальванических элементов целесообразно обеспечить регулировку тока зарядки. Для этого вместо одного конденсатора С1 следует предусмотреть набор конденсаторов меньшей емкости, коммутируемых переключателем. С достаточной для практики точностью максимальный ток зарядки - ток замыкания выходной цели - пропорционален емкости балластного конденсатора (при 4 мкФ ток равен 0,46 А).
   Если нужно уменьшить выходное напряжение лабораторного источника питания, достаточно стабилитрон VD2 заменить другим, с меньшим напряжением стабилизации.
   Налаживание начинают с проверки правильности монтажа. Затем убеждаются в работоспособности устройства при замыкании выходной цепи. Ток замыкания должен быть не менее 0,45...0,46 А. В противном случае следует подобрать резисторы Rl, R2 с целью обеспечения надежного насыщения транзисторов VT1, VT2. Больший ток замыкания соответствует меньшему сопротивлению резисторов.
