   Вертикальная антенна SQ-Vertical
    Главная -> Статьи -> Антенны -> Вертикальная антенна SQ-Vertical


<< Назад в раздел   Распечатать Дата добавления: 2008-08-07 | Просмотров: 14091

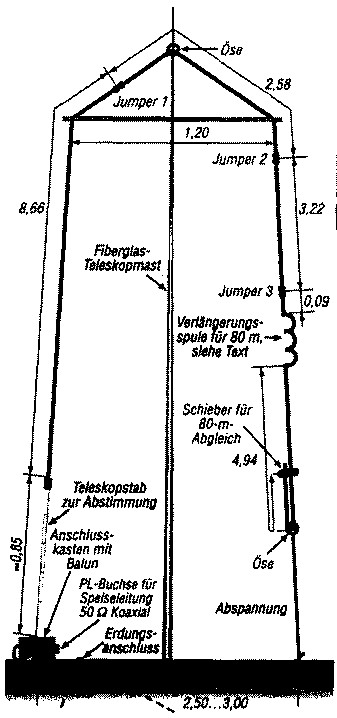

Вертикальнуая антенна SQ-Vertical (Super Quick Vertical) конструкции DK9SQ может работать на всех диапазонах от 80 до 10 метров. На каждом диапазоне она представляет собой четвертьволновый излучатель с системой противовесов. При этом общая длина излучателя для 80-метрового диапазона составляет около 19 метров. Проволочный излучатель растянут с помощью 9-метровой фибергласовой мачты и горизонтальной распорки длиной 1,2 м, как показано на рис.1.

Рис.1


Питание организовано по 50-омному кабелю через трансформатор 1:1, выполняющий функцию дросселя поверхностных волн. Он намотан на ферритовом стержне, как показано на рис.2.

Рис.1

В качестве начального участка полотна, идущего от узла питания с трансформатором, используется телескопическая антенна от радиовещательных KB приемников, длиной около 1 м (с ее помощью упрощается процесс настройки антенны путем подбора ее длины). Далее полотно из многожильного провода диаметром 1,5 мм в ПВХ изоляции располагают, как показано на рис.45 и устанавливают 3 перемычки (Jumper 1, 2, 3). После Jumper 3, как указано на рис.45, располагают удлиняющую катушку индуктивностью 10,5 мкГн, состоящую из 25 витков медного провода диаметром 1 мм, намотанных виток к витку на ПВХ каркасе диаметром 25 мм. В верхней точке полотно антенны проходит через изоляционное кольцо, а на концах распорки - через отверстия и не фиксируется в них жестко. Это важно для процесса настройки, когда провод полотна удлиняют или укорачивают. При этом оно может свободно передвигаться в небольших пределах. Систему противовесов изготавливают любым известным способом, при этом надо помнить, если радиалы находятся над поверхностью земли, они должны быть резонансными, а если лежат на земле или любой другой проводящей поверхности, резонансные свойства соблюдать не обязательно. При работе на 80 и 30 метрах устанавливают все три перемычки; на 40 и 15 м должна отсутствовать перемычка №1; на 20 и 12м - №1,2 закорочены, №3 разомкнута; на 17 и 10 м - №1 закорочена, №2 разомкнута. Антенна имеет прижатое к горизонту круговое излучение и может быть эффективной при связях на дальние расстояния.


Добавил:  Павел (Admin)
Автор:  В.Хегевальд (DL2RD) («Funkamateur» №11/ 2007)
