   Блок питания с защитой от короткого замыкания
    Главная -> Статьи -> Блоки питания, зарядные устройства -> Блок питания с защитой от короткого замыкания


<< Назад в раздел   Распечатать Дата добавления: 2008-08-06 | Просмотров: 17813

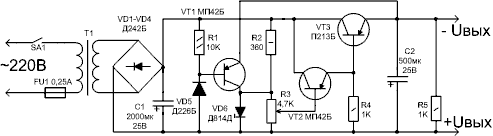

Данная схема представляет собой простейший блок питания на транзисторах, оборудованный защитой от короткого замыкания (КЗ). Его схема представлена на рисунке .

Нажмите, чтобы загрузить схему отдельно

Основные параметры:

  • Выходное напряжение - 0..12В;
  • Максимальный выходной ток - 400 мА.


Схема работает следующим образом. Входное напряжение сети 220В преобразуется трансформатором в 16-17В, затем выпрямляется диодами VD1-VD4. Фильтрация пульсаций выпрямленного напряжения осуществляется конденсатором С1. Далее выпрямленное напряжение поступает на стабилитрон VD5, который стабилизирует напряжение на своих выводах до 12В. Остаток напряжения гасится на резисторе R2. Далее осуществляется регулировка напряжения переменным резистором R3 до требуемого уровня в пределах 0-12В. Затем следует усилитель тока на транзисторах VT2 и VT3, который усиливает ток до уровня 400 мА. Нагрузкой усилителя тока служит резистор R5. Конденсатор С2 дополнительно фильтрует пульсации выходного напряжения.

Защита работает так. При отсутствии КЗ на выходе напряжение на выводах VT1 близко к нулю и транзистор закрыт. Цепь R1-VD1 обеспечивает смещение на его базе на уровне 0,4-0,7 В (падение напряжения на открытом p-n переходе диода). Этого смещения достаточно для открытия транзистора при определённом уровне напряжения коллектор-эмиттер. Как только на выходе происходит короткое замыкание, напряжение колектор-эмиттер становится отличным от нулевого и равным напряжению на выходе блока. Транзистор VT1 открывается, и сопротивление его коллекторного перехода становится близким к нулю, а, значит, и на стабилитроне. Таким образом, на усилитель тока поступает нулевое входное напряжение, через транзисторы VT2, VT3 будет протекать очень маленький ток, и они не выйдут из строя. Защита отключается сразу же при устранении КЗ.

Детали.

Трансформатор может быть любой с площадью сечения сердечника 4 см2 и более. Первичная обмотка содержит 2200 витков провода ПЭВ-0,18, вторичная - 150-170 витков провода ПЭВ-0,45. Подойдёт и готовый трансформатор кадровой развёртки от старых ламповых телевизоров серии ТВК110Л2 или подобный. Диоды VD1-VD4 могут быть Д302-Д305, Д229Ж-Д229Л или любые на ток не менее 1 А и обратное напряжение не менее 55 В. Транзисторы VT1, VT2 могут быть любые низкочастотные маломощные, например, МП39-МП42. Можно использовать и кремниевые более современные транзисторы, например, КТ361, Кт203, КТ209, КТ503, КТ3107 и другие. В качестве VT3 - германиевые П213-П215 или более современные кремниевые мощные низкочастотные КТ814, КТ816, КТ818 и другие. При замене VT1 может оказаться, что защита от КЗ не работает. Тогда следует последовательно с VD5 включить ещё один диод (или два, если потребуется). Если VT1 будет кремниевый, то и диоды лучше применять кремниевые, например, КД209(А-В).

В заключение стоит заметить, что вместо указанных на схеме p-n-p транзисторов можно применять и аналогичные по параметрам транзисторы n-p-n (не вместо какого-либо из VT1-VT3, а вместо всех из них). Тогда нужно будет поменять полярности включения диодов, стабилитрона, конденсаторов, диодного моста. На выходе, соответственно, полярность напряжения будет другая.
