Два простых аналоговых стабилизатора
| |||||||||||||||||||||||||||||||||||||||||||||
|
|
Iн,мА |
Uвх,В |
~Uвх,мВ |
Uвых,В |
~Uвых,мВ |
Kстаб. |
50 |
18,86 |
600 |
12,24 |
<0,5 |
>1000 |
100 |
18,28 |
1000 |
12,22 |
1 |
1000 |
200 |
17,22 |
1500 |
12,19 |
3 |
500 |
300 |
16,24 |
1900 |
12,18 |
6 |
317 |
400 |
15,74 |
2450 |
12,16 |
9 |
256 |
500 |
14,90 |
2800 |
12,10 |
21 |
133 |

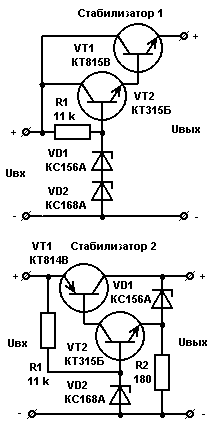

Стабилизаторы напряжения для питания радиоаппаратуры - это те схемы, которые любой радиолюбитель делает десятками, многократно и упешно изобретая “велосипед”. Здесь я сравниваю две схемы из одинаковых деталей и запитанных от одного и того-же выпрямителя. Стабилизатор 1 немного экономичнее из-за отсутствия R2. По всем остальным параметрам стабилизатор 2 лучше на порядок! Схема 2-это модифицированная схема промышленного сетевого адаптера из которой убраны за ненадобностью детали обеспечивающие первичное включение, т.к. опорный элемент я разбил на два VD1,VD2 и запуск происходит автоматически.
Отклонение напряжения в зависимости от тока нагрузки для 1-й схемы - 10,58+/-3%, а для 2-й - 12,17+/-0,53%. 1978 г.
