Принцип работы основан на обмане детектора состояния линии (ДСЛ), которая, как известно, установлена на АТС и регистрирует падение напряжения на линии. Как известно ДСЛ имеет свои недостатки точнее технологический зазор. Напряжение в линии при опущенной трубке составляет от 50 до 60 вольт, если поднять трубку, то напряжение падает до 5-15 вольт.
Представим, что к Вам звонят, у Вас звенит телефон, но вызывающая сторона только при поднятии Вами трубки начинает оплачивать разговор. До поднятия Вами трубки реальное соединение установлено, но ДСЛ думает, что трубка не снята. Если поднять трубку падает напряжение ДСЛ регистрирует и начинается отсчет.
Исходя из этого надо заставить ДСЛ думать, что трубка не снята. Это можно сделать, если напряжение оставить высоким, используя технологический зазор.

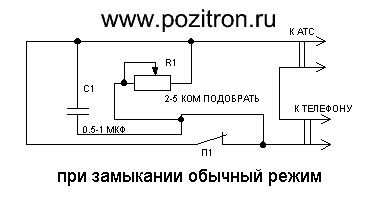

Данное устройство состоит из:
- переменного резистора 5 ком мощность 0,5 ватт
- конденсатора 0.5-1 мКф (160 вольт)
Схема собирается в розетке или же в корпусе ТА. Налаживание происходит следующим образом:
- Взять трубку и поставить резистор в крайнее левое положение. (при этом напряжение на ТА максимальное, переключатель разомкнут)
- При вращении ручки резистора уровень гудка уменьшится и вскоре АТС начнет "дергаться" (в это время в трубке слышен гудок со щелчками, который то исчезает, то появляется, ДСЛ не определяет, взята ли трубка)
- Чуть увеличиваем сопротивление (в трубке тишина…..)
- Берем мобильник и звоним к себе домой, смотря на счетчик мобильника если 000 при взятии трубки то все нормально
- А если нет, то еще увеличиваем сопротивление
- Конденсатор служит для прохождения разговорного тока
- Переключатель в замкнутом состоянии отключает схему и позволяет набирать номер в обычном режиме
Недостатки.
Мной было собрано несколько таких устройств, первый из них я попробовал на АТС ERICSON, AXE-10 патент Никола Тесла. (работает прекрасно), сотовый GSM.На других АТС тоже работает (к сожаленью я не знаю типов и марок АТС) но неизменным остался сотовый оператор. Недостаток конструкции малая громкость сигнала на ТА, я пробовал сперва телефон трубку Panaphone KX-5000D, (работает, но пользуюсь УНЧ).Самые хорошие результаты на аппарате JACOBS После этого попробовал SANYO, и др. Тут громкость выше, но если повторить оконечный каскад или увеличить звук в трубке будет нормально работать.Время звонка ограниченно 3-4 минутами. Можно заново перезвонить и еще разговаривать сколько угодно. ( для начала можно позвонить к себе, засечь время и узнать продолжительность бесплатных звонков). Не работает, если параллельно подключен АОН, HНа современных АТСне работает При размыкании переключателя невозможен набор исходящего номера
Добавил: Павел (Admin)
Автор: Отто
