Простой блок питания 5В, 0,5А

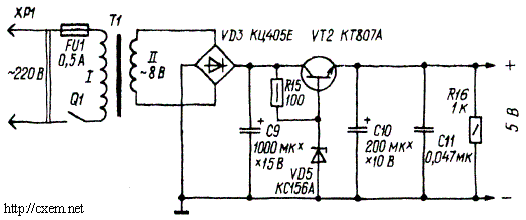

Блок питания предназначен для питания стабилизированным напряжением 5В различных цифровых устройств с током потребления до 0,5 А. Трансформатор Т1 выполнен на магнитопроводе ШЛ20Х32. Сетевая содержит 1650 витков провода ПЭВ-1 d=0,1 мм, обмотка II - 55 витков ПЭВ-1 d=0,47. Вообще же для блока питания можно использовать подходящий готовый трансформатор мощностью 7 Вт, обеспечивающий на обмотке II переменное напряжение 8...10 В при токе не менее 500 мА. Регулирующий транзистор VT2 укреплен на Г-образной дюралюминиевой пластине размерами 50х50 и толщиной 2 мм.
