Передатчик работает в диапазоне 28...29,7 МГц телеграфом и телефоном (АМ).

Подводимая мощность 10 Вт. Передатчик собран на трех лампах и двух газоразрядных стабилитронах.

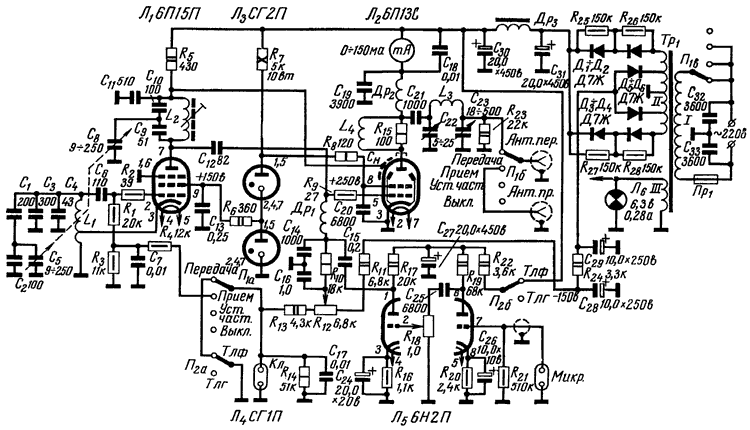

Рис.1. Принципиальная схема

Задающий генератор (ЗГ) собран на лампе 6П15П (Л1) по схеме с электронной связью. Схема каскада аналогична примененной в "Передатчике третьей категории" в журнале "Радио" №10/1967 с.17 и подробно описана в этой статье.

Диапазон частот, генерируемых ЗГ - 9,333...9,9 МГц. Общая емкость С1-С5 его сеточного контура - около 400 пФ. Благодаря этому разброс входных емкостей лампы Л1 при ее замене почти не влияет на генерируемую частоту. Изменение емкости конденсатора С4 с отрицательным температурным коэффициентом компенсирует уход частоты при прогреве деталей каскада.

В анодную цепь Л1 включен контур L2C8-C11, который настраивается на третью гармонику частоты ЗГ одновременно с установкой его основной частоты. Таким образом каскад на лампе Л1 выполняет функции задающего генератора и утроителя частоты. Сопряжение настроек сеточного и анодного контуров Л1 осуществляется конденсаторами С1С2 и С10С11. Напряжение питания экранирующей сетки Л1 стабилизированно газоразрядным стабилитроном СГ1П (Л4).

Усилитель мощности (УМ) собран на лампе 6П13С (Л2). При работе телефоном в нем осуществляется амплитудная модуляция излучаемого сигнала. В анодную цепь УМ включен П-контур C22L3C23, позволяющий согласовать выход передатчика с антенной, имеющей входное сопротивление 30...600 Ом.
Лампа 6П13С имеет большую межэлектродную емкость анод-управляющая сетка Сас, иначе называемую проходная емкость лампы. Эта емкость может стать причиной самовозбуждения передатчика в рабочем диапазоне частот. Поэтому в данной конструкции приняты меры для нейтрализации проходной емкости - установлена медная пластина рядом с балоном лампы. Для предотвращения самовозбуждения УМ на частотах выше рабочего диапазона, в сеточную цепь Л2 включен резистор R9, а в анодную - резистор R15, зашунтированный катушкой L4.

Микрофонный усилитель-модулятор Л5 (6Н2П) собран по стандартной схеме УНЧ. Уровень модуляции регулируется потенциометром R18 в сеточной цепи второго каскада усилителя.

Точная настройка выходного каскада осуществляется по милиамперметру 150 мА в анодной цепи Л2.

Положение переключателя П1

1. "Выключено". Передатчик не работает.

2. "Установка частоты". Для настройки передатчика на частоту корреспондента. Лампа УМ заперта. Лампа ЗГ открыта. Работа одного каскада ЗГ хорошо прослушивается на приемнике, стоящем рядом, но совершенно не мешает работе других радиостанций.

3. "Прием". Обе лампы заперты. Передатчик не мешает приему. Группа контактов переключателя П1б переключает антенну к приемнику.

4. "Передача". При установке П2 в положение "Тлф" (работа микрофоном) осуществляется амплитудная модуляция незатухающих колебаний ЗГ. В результате на аноде Л2 появится амплитудно модулированнй сигнал.

5. "Передача". При установке П2 в положение "Тлг" (работа телеграфом). При нажатии-отпускании телеграфного ключа лампа Л2 плавно отпирается-запирается. При этом телеграфный сигнал имеет хорошую форму.

Детали и конструкция

  • С3, С8 - сдвоенный конденсатор переменной емкости от радиоприемника "Альпинист".

  • С23 - такой же блок с включенными параллельно секциями. Можно использовать любой КПЕ емкостью не более 300 пФ.

  • С22 - любой подстроечный конденсатор с максимальной емкостью 25...50 пФ, воздушый зазор не менее 0,5 мм.

  • Для обеспечения высокой стабильности частоты ЗГ необходимо, чтобы емкости С1, С2, С3 были типа КСО группы "Г" или СГМ, а термокомпенсационный конденсатор С4 - типа КТК голубого цвета (возможно при настройке потребуется подобрать ТКЕ и емкость в зависимости от ТКЕ катушки L1).

  • Сн - нейтрализующий конденсатор изготовлен из полоски медной или латунной фольги толщиной 0,5...0,6 мм, длиной 80 мм и шириной 16 мм. Укреплен на изоляционной втулке рядом с балоном лампы 6П13С. Подбор емкости осуществляется подгибанием полоски к балону.

  • Внутри каркаса катушки L1 находится карбонильный сердечник СЦР-1.

  • Дроссели Др1 и Др2 наматывают в один слой, виток к витку.

Обозн.
Материал
Диаметр, мм
Длина намотки, мм
Число витков
Провод
L1
Ребристый фарфор
18
16
7
Медный голый 1,0
L2
Пластмасса
9
13
7
ПЭВ 0,8
L3
Без каркаса на оправке
14
16
6
ПЭВ 1,6
L4
Резистор МЛТ-1
-
По длине резистора
4
ПЭВ 0,8
Др1
Пластмасса
6
-
200
ПЭВ 0,1
Др2
Текстолит
10
-
75
ПЭВ 0,35

Следует обратить особое внимание на то, чтобы витки катушки были жестко закреплены на каркасе.

Обозн.
Сердечник
Номер обмоток
Число витков
Провод
Тр1
Ш25x50
I
880
ПЭВ 0,44





II
720+450+ 450+720
ПЭВ 0,25





III
28
ПЭВ 1,45
Др2
УШ19X20
-
До заполн.
ПЭВ 0,27

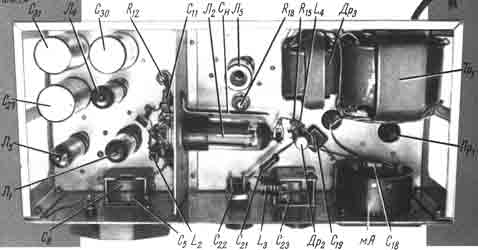

Рис.2. Вид сверху

Настройка передатчика

Прежде необходимо проверить монтаж и напряжения, приведенные на принципиальной схеме. Диапазон частот, перекрываемых ЗГ 9,333...9,9 МГц, устанавливают с помощью ГИРа, подбирая емкости С1 и С2. После этого необходимо произвести температурную компенсацию контура ЗГ подбором конденсаторов С3 и С4. Установив блок КПЕ С5С8 в среднее положение, настраивают контур в анодной цепи лампы Л1 при помощи сердечника катушки L2 на третью гармонику частоты ЗГ. Частоту, выделяемую этим контуром контролируют резонансным волномером. После настройки контура поднесенная к L2 неоновая лампа МН-3 должна светиться. При настройке выходного каскада переключатель П1 должен находиться в положении "Тлф".

Сначала ползунок R12 передвигают влево (по схеме) до упора. К антенному гнезду подключают лампу накаливания 127 В/25 Вт и настраивают контур L3C22C23 по максимуму свечения этой лампы. Максимум свечения лампы должен совпадать с минимумом анодного тока Л2, наблюдаемому по показания миллиамперметра. Если такого совпадения нет, то нужно подстроить конденсатор нейтрализации Сн, подгибая его пластину к баллону лампы или отгибая от него. Минимальный анодный ток Л2 должен составлять 70...80 мА.

Рабочий режим передатчика устанавливают, изменяя напряжение смещения на управляющей сетке Л2 (поворотом ползунка потенциометра R12) до уменьшения анодного тока Л2 ровно в два раза. Полученную величину анодного тока необходимо запомнить - при подключении к передатчику антенны связь с нею необходимо подбирать так, чтобы анодный ток Л2 был равен этой величине.

Микрофонный усилитель проверяют, подключив к аноду левого (по схеме) триода лампы Л5 через конденсатор 0,5 мкФ высокоомный головной телефон; при разговоре перед микрофоном в телефоне должен прослушиваться громкий и неискаженный сигнал.

Уровень усиления микрофонного усилителя подбирают следующим образом: при нормальной громкости разговора перед микрофоном постепенно передвигают движок потенциометра R18 в верхнее (по схеме) положение. Когда при произнесении перед микрофоном громких звуков анодный ток Л2 начинает увеличиваться на 10...15% против нормального, усиление микрофонного усилителя достаточно. Дальнейшее увеличение усиления приведет не к повышению слышимости сигнала корреспондентом, а лишь к появлению искажений и расширению полосы частот, излучаемых передатчиком.


Добавил:  Павел (Admin)
Автор:  Г.Джунковский (UA1AB), Я.Лаповок (UA1FA) 1968 г.
