Смешанное подключение акустики к двухканальному усилителю и фейдером на выходе
Главная -> Статьи -> Акустические системы -> Смешанное подключение акустики к двухканальному усилителю и фейдером на выходе
В эксплуатации находится еще немало таких "динозавров" выпуска середины 90-х годов. Характерная черта встроенных усилителей таких аппаратов - они рассчитаны на нагрузку 2 Ома и обладают солидным запасом мощности. Это связано с тем, что в среднем положении фейдера фронтальные и тыловые АС соединяются параллельно. Однако использовать совместно с ними компонентную акустику невозможно. Причина проста - при введении фейдера увеличивается выходное сопротивление усилителя, что приводит к изменению частоты среза кроссоверов. Поэтому единственный возможный вариант использования усилителей таких аппаратов с современной акустикой - двухканальная конфигурация, при которой фейдер исключен из работы.
В таком варианте можно добавить сабвуфер, включив его по схеме "смешанное моно". Поскольку регулировать соотношение уровней фронтальной АС и сабвуфера невозможно, в зависимости от чувствительности примененных головок выбирается один из вариантов подключения (рис.1.).

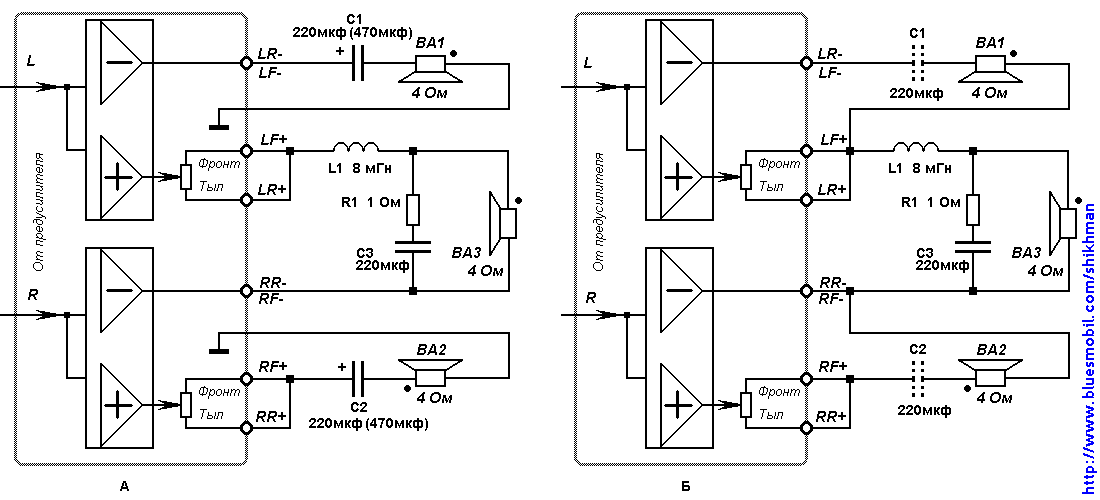

рис.1.
Вариант А используется в том случае, когда чувствительность фронтальных динамиков на 3-5 дБ выше, чем у сабвуфера. В этом варианте они подключены к усилителям не по мостовой, а по обычной схеме и подводимая к ним мощность не превышает 7 Вт/4 Ом. Для получения достаточной громкости фронтальной акустики желательно использовать высокоэффективные головки чувствительностью порядка 91-93 дБ. Обратите внимание на их фазировку - один из "полуусилителей" инвертирующий, второй - неинвертирующий. Частота среза ФВЧ, образованного конденсаторами С1 и С2 может выбираться произвольно, однако наличие конденсаторов принципиально важно - они не пропускают на динамики постоянную составляющую с выхода усилителей. Фронтальные головки условно показаны широкополосными, но они могут быть коаксиальными или компонентными.
Вариант Б используется при близкой чувствительности всех головок. Наличие конденсаторов C1,C2 для нормального функционирования уже не обязательно, поскольку используется мостовое подключение. При отсутствии конденсаторов головки в полосе пропускания фильтра сабвуфера работают параллельно. Это приводит к снижению импеданса нагрузки до 2 Ом, но усилитель на это рассчитан. Для сабвуфера в обоих случаях используется фильтр второго порядка (C3L1R1).
Добавил: Павел (Admin)
Автор: Неизвестно
