   Схема электропроводки автомобиля ВАЗ-2115
    Главная -> Статьи -> Автомобильная электроника -> Схема электропроводки автомобиля ВАЗ-2115


<< Назад в раздел   Распечатать Дата добавления: 2008-05-26 | Просмотров: 17565

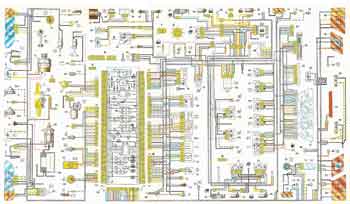

Схема электропроводки ВАЗ-2115
Нажмите для увеличения (580 КБайт)

Описание:
1 - блок фар ваз 2115; 2-моторедукторы очистителей фар*; 3 - противотуманные фары*; 4 - датчик температуры окружающего воздуха ваз 2115; 5 - звуковые сигналы ваз 2115; 6 - выключатель лампы освещения моторного отсека; 7 - электродвигатель вентилятора системы охлаждения ваз 2115; 8 - генератор ваз 2115; 9-датчик сигнализатора недостаточного уровня масла ваз 2115; 10-датчик уровня омывающей жидкости; 11 - датчик износа колодок передних тормозов; 12 - наконечники проводов, подключаемые к общему насосу омывателя стекол**; 13 - насос омывателя ветрового стекла ваз 2115; 14 - насос омывателя фар*; 15 - наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ваз 2113 и ваз 2114; 16 - датчик сигнализатора недостаточного давления масла; 17 - лампа освещения моторного отсека ваз 2115; 18 - наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных автомобилях ваз 2115; 19 - моторедуктор очистителя ветрового стекла; 20 - стартер ваз 2115; 22 - датчик указателя температуры охлаждающей жидкости ваз 2115; 23 - выключатель фонарей заднего хода ваз 2115; 24 - датчик сигнализатора недостаточного уровня тормозной жидкости; 25 - аккумуляторная батарея; 26- датчик сигнализатора недостаточного уровня охлаждающей жидкости; 27-реле включения противотуманных фар ваз 2115; 28-монтажный блок ваз 2115; 29 - выключатель стоп-сигнала; 30 - штепсельная розетка для переносной лампы; 31 - лампа подсветки шкалы гидрокорректора фар ваз 2115; 32 - выключатель лампы сигнализатора стояночного тормоза; 33-колодка подключения лампы подсветки; 34 - выключатель ламп освещения приборов; 35 - подрулевой выключатель; 36 - выключатель аварийной сигнализации; 37 - реле элемента обогрева передних сидений ваз 2115; 38-выключатель зажигания ваз 2115; 39-предохранитель цепи фонарей заднего противотуманного света; 40 - предохранитель цепи элементов обогрева передних сидений ваз 2115; 41 - предохранитель цепи блокировки замков дверей; 42 - лампа подсветки передней пепельницы; 43 - реле зажигания ваз 2115; 44 - прикуриватель; 45 - лампа освещения вещевого ящика; 46 - выключатель освещения вещевого ящика; 47 - электродвигатель вентилятора отопителя ваз 2115; 48-дополнительный резистор электродвигателя отопителя; 49-переключатель вентилятора отопителя ваз 2115; 50-лампа подсветки переключателя отопителя; 51 - лампа подсветки рычагов отопителя ваз 2115; 52 - моторедукторы электростеклоподъемников передних дверей; 53 - переключатель электростеклоподъемника правой передней двери ( расположен в правой двери ); 54 - моторедукторы блокировки замков передних дверей; 55 - провода для подсоединения к правому переднему громкоговорителю; 56- моторедукторы блокировки замков задних дверей ваз 2115; 57 - провода для подсоединения к правому заднему громкоговорителю; 58 - блок управления блокировкой замков дверей ваз 2115; 59 - провода для подсоединения к радиоаппаратуре; 60 - выключатель очистителей фар ваз 2115*; 61- выключатель элемента обогрева заднего стекла ваз 2115; 62 - реле включения фонарей заднего противотуманного света; 63 - колодка для подключения к элементу обогрева правого переднего сиденья ваз 2115; 64 - выключатель фонарей заднего противотуманного света ваз 2115: 65 - выключатель элемента обогрева правого переднего сиденья ваз 2115; 66 - выключатель противотуманных фар ваз 2115*; 67 - выключатель ламп наружного освещения; 68 - выключатель элемента обогрева левого переднего сиденья ваз 2115; 69 - колодка для подключения к элементу обогрева левого переднего сиденья; 70 - провода для подсоединения к левому переднему громкоговорителю; 71 - переключатель электростеклоподъемника левой передней двери (расположен в левой двери); 72-переключатель электростеклоподъемника левой передней двери (расположен в левой двери); 73 - провода для присоединения к левому заднему громкоговорителю; 74-боковые указатели поворотов ваз 2115: 75-выключатель плафона на стойках передних дверей; 76 - выключатель плафона на стойках задних дверей; 77 - плафон; 78-плафон индивидуального освещения салона; 79-колодка для подключения к жгуту проводов электробензонасоса ваз 2115; 80 - выключатель лампы освещения багажника; 81 - комбинация приборов ваз 2115: 82 - лампа освещения багажника; 83 - блок индикации бортовой системы контроля ваз 2115; 84 - маршрутный компьютер ваз 2115*; 85 - колодка для подключения жгута проводов системы управления двигателем; 86 - задние наружные фонари ваз 2115; 87 - задние внутренние фонари ваз 2115; 88 - колодка для подключения к элементу обогрева заднего стекла; 89 - фонари освещения номерного знака; 90 - дополнительный сигнал торможения, расположенный в спойлере ваз 2115.

Порядок условной нумерации штекеров в колодках: А - блок фар и очистителей фар ваз 2115; Б - прикуривателя; В - монтажного блока ваз 2115, комбинации приборов, выключателя зажигания ваз 2115, очистителя ветрового стекла и других узлов электрооборудования ( у колодок с иным числом штекеров – порядок нумерации аналогичный ); Г - реле включения заднего противотуманного света; Д - выключатель аварийной сигнализации; Е - моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей; Ж - плафона освещения салона. В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов (кроме белого провода, от штекера «4» колодки «Х2» монтажного блока 28 до блока 83 индикации бортовой системы контроля). Вторые концы черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером «4» колодки «Х1» монтажного блока ваз 2115. Вторые концы белых проводов с красной полоской сведены в точку, подключенную к штекеру «10» колодки «Х4» монтажного блока ваз 2115. И вторые концы оранжевых проводов тоже сведены в точку, соединенную со штекером «3» колодки «Х4» монтажного блока ваз 2115.

* Устанавливаются на части выпускаемых автомобилей лада ваз 2115;
** На автомобилях ваз 2115 различной комплектации может устанавливаться один общий насос омывателя и электромагнитные клапаны омывателей фар и ветрового стекла ( как на автомобилях ваз-2108 и ваз-2109 ). В этом случае колодки 12 подключаются к насосу омывателя, а провода, присоединенные к насосам 13 и 14, подсоединяются к соответствующим электромагнитным клапанам.


Добавил:  Павел (Admin)
Автор:  Неизвестно
