   Сигнализатор открытая дверь холодильника.
    Главная -> Статьи -> Бытовая электроника -> Сигнализатор открытая дверь холодильника.


<< Назад в раздел   Распечатать Дата добавления: 2008-01-22 | Просмотров: 9968


Совсем нетрудно и недорого оборудовать домашний холодильник сигнализатором "открытая дверь" извещающем о неплотно прикрытой двери. Для этого устройства понадобятся лишь 2-3 фотодиода типа ФД-320 или им подобные, включенные последовательно:

Сигнализатор

Сигнализатор монтируется на съемном плафоне внутреннего освещения камеры холодильника, включаемого автоматически при открывании двери. Фотодиоды приклеиваются клеем "Момент" на внутренней стороне плафона в месте расположения лампочки освещения. Соединение фотодиодов последовательное. Выводы питания подпаиваются тонким монтажным проводом и закрепляются на плафоне термоклеем. Из "музыкальной открытки" извлекается дисковый (часовой) элемент питания, он теперь не нужен, его роль выполняют фотодиоды. К освободившимся контактам подпаиваются провода от фотодиодов, соответственно плюс и минус. Музыкальная открытка так же закрепляется с помощью клея на поверхности плафона. Готовый плафон (см. рис.2) устанавливается на место, теперь при открывании двери холодильника одновременно с загоранием лампы подсвета будет раздаваться приятная мелодия. Поскольку холодильник открывается на непродолжительное время, столько же звучит и устройство. Если же дверь холодильника прикрыта неплотно, звук продолжается.

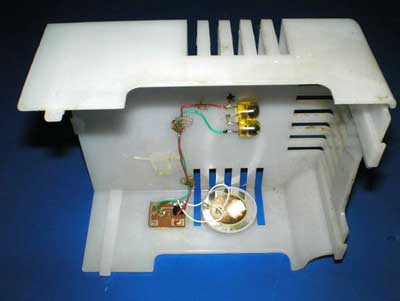

Фото сигнализатора

Наш постоянный автор - И.В. Анкудинов: aiv55 [собака] mail.ru.
