Многие из нас не подозревают, что способ получения электроэнергии из солнечного света известен около 130 лет. Явление фотоэффекта впервые наблюдал Эдмон Беккерель в 1839г. Это случайное открытие оставалось незамеченным вполоть до 1873г., когда Уиллоуби Смит обнаружил подобный эффект при облучении светом селеновой пластины. И хотя его первые опыты были далеко несовершенны, они знаменовали собой начало истории полупроводниковых солнечных элементов. В поисках новых источников энергии в лаборатории Белла был изобретен кремниевый солнечный элемент, который стал предшественником современных солнечных фотопреобразователей. Лишь в начале 50-х годов 20-го века солнечный элемент достиг относительно высокой степени совершенства.
Преобразование энергии в солнечных элементах (ФЭП) основано на фотовольтаическом эффекте в неоднородных полупроводниковых структурах при воздействии на них солнечного излучения. На данной странице мы не ставим себе целью вдаваться в физику этого непростого явления, поэтому вкратце опишем практическую сторону дела.
Использовать энергию солнечных элементов можно также как и энергию других источников питания, с той разницей, что солнечные элементы не боятся короткого замыкания. Каждый из них предназначен для поддержания определенной силы тока при заданном напряжении. Но в отличии от других источников тока характеристики солнечного элемента зависят от количества падающего на его поверхность света. Например, набежавшее облако может снизить выходную мощность более чем на 50%. Кроме того отклонения в технологических режимах влекут за собой разброс выходных параметров элементов одной партии. Следовательно, желание обеспечить максимальную отдачу от фотоэлектрических преобразователей приводит к необходимости сортировки элементов по выходному току. В качестве наглядного примера “вшивой овцы портящей все стадо” можно привести следующий: в разрыв водопроводной трубы большого диаметра врезать участок трубы с гораздо меньшим диаметром, в результате водоток резко сократится. Нечто аналогичное происходит и в цепочке из неоднородных по выходным параметрам солнечных элементов.

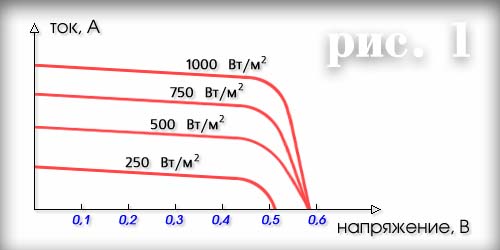

Кремниевые солнечные элементы являются нелинейными устройствами и их поведение нельзя описать простой формулой типа закона Ома. Вместо нее для объяснения характеристик элемента можно пользоваться семейством простых для понимания кривых - вольтамперных характеристик (ВАХ)
Напряжение холостого хода, генерируемое одним элементом, слегка изменяется при переходе от одного элемента к другому в одной партии и от одной фирмы изготовителя к другой и составляет около 0.6 В. Эта величина не зависит от размеров элемента. По иному обстоит дело с током. Он зависит от интенсивности света и размера элемента, под которым подразумевается площадь его поверхности.
Элемент размером 100*100 мм в 100 раз превосходит элемент размером 10*10 мм и, следовательно, он при той же освещенности выдаст ток в 100 раз больший.

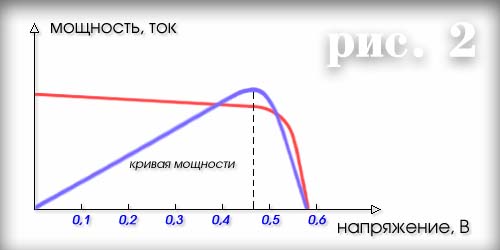

Нагружая элемент, можно построить график зависимости выходной мощности от напряжения, получив нечто подобное изображенному на рис.2
Пиковая мощность соответствует напряжению около 0,47 В. Таким образом, чтобы правильно оценить качество солнечного элемента, а также ради сравнения элементов между собой в одинаковых условиях, необходимо нагрузить его так, чтобы выходное напряжение равнялось 0,47 В. После того, как солнечные элементы подобраны для работы, необходимо их спаять. Серийные элементы снабжены токосъемными сетками, которые предназначены для припайки к ним проводников.
Батареи можно составлять в любой желаемой комбинации. Простейшей батареей является цепочка из последовательно включенных элементов. Можно также соединить параллельно цепочки, получив так называемое последовательно-параллельное соединение.

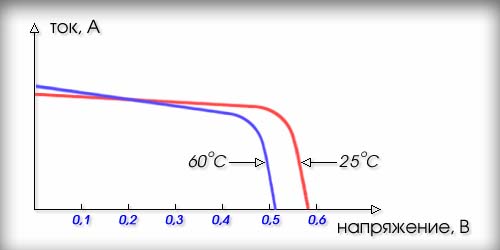

Важным моментом работы солнечных элементов является их температурный режим. При нагреве элемента на один градус свыше 25оС он теряет в напряжении 0,002 В, т.е. 0,4 %/градус. На рис.3 приведено семейство кривых ВАХ для температур 25о С и 60о С.
В яркий солнечный день элементы нагреваются до 60-70оС теряя 0,07-0,09 В каждый. Это и является основной причиной снижения КПД солнечных элементов, приводя к падению напряжения, генерируемого элементом.
КПД обычного солнечного элемента в настоящее время колеблется в пределах 10-16 %. Это значит, что элемент размером 100*100 мм при стандартных условиях может генерировать 1-1,6 Вт.
Стандартными условиями для паспортизации элементов во всем мире признаются следующие :
-освещенность 1000 Вт/м2
-температура 25оС
-спектр АМ 1,5 (солнечный спектр на широте 45о)
Добавил: Павел (Admin)
Автор: Неизвестно
