   Регулятор мощности паяльника
    Главная -> Статьи -> Бытовая электроника -> Регулятор мощности паяльника


<< Назад в раздел   Распечатать Дата добавления: 2008-01-19 | Просмотров: 11322

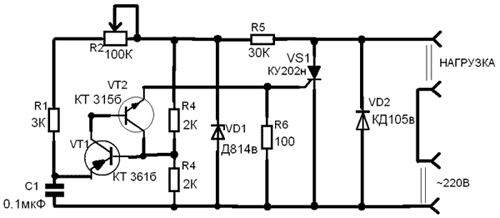

Ниже приведена схема регулятора мощности для паяльника. Схема неоднократно была собрана мною и моими знакомыми. Главное преимущество данной схемы, доступность компонентов: дубовые КТ315 и КТ361, всеми известный Д814 и КУ202Н, не говоря уже о резисторах и конденсаторах (один в схеме). Мощность регулятора: до 10А (в амперах), но зависит от тиристора и VD2.
При подключении данного устройства к лампе накаливания на 220В можно заметить, что она мерцает, это связано с диодом VD2, т.к. он даёт пульсацию с частотой 50Гц. Если вам это сильно мешает, то вместо него нужно подключить диодный мост и всё будет нормально, частота пульсации составит 100Гц.
Тиристор обязательно устанавливаем на радиатор, т.к. он греется.

Регулятор мощности паяльника

Регулирование мощности производят с помощью переменного резистора R2.

Схема главным образом предназначена для регулирования мощности паяльника, но естественно может применяться и в других обстоятельствах, всё зависит от вашей фантазии.


Добавил:  Павел (Admin)
Автор:  Резистор
