   Трехфазный электронный счетчик электроэнергии Меркурий-230
    Главная -> Статьи -> Бытовая электроника -> Трехфазный электронный счетчик электроэнергии Меркурий-230


<< Назад в раздел   Распечатать Дата добавления: 2008-01-19 | Просмотров: 12906

Меркурий-230 ТУ АВЛГ 411152-021 предназначен для учета и измерения активной или активно-реактивной электроэнергии в трехфазных сетях переменного тока частотой 50Гц по 4-м тарифам в одном или двух направлениях. Наличие модификаций с профилем мощности. Единственный электросчетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков. Класс точности 0.5(1.0), 1.0(2.0). CAN интерфейс.

Электросчетчик Меркурий 230

Особенности электросчетчика Меркурий-230

-расширенный диапазон рабочих температур;
-технологический запас по классу точности;
-цифровой и импульсный выход позволяют использовать счетчики как автономно, так и в системе АСКУЭ;
-малое собственное энергопотребление;
-счетчики имеют последовательный интерфейс связи САN, обеспечивающий обмен информацией с IBM PC;
-счетчик имеет 2 режима индикации (съема информации) ручной и автоматический;
-единственный счетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков.

Технические характеристики электросчетчика


Класс точности

0,5(1,0); 1,0(2,0)

Номинальное напряжение, В

3х57,7/100; 3х220/380

Номинальная (максимальная) сила тока, А

5(7,5), 5(50), 10(100)

Диапазон частот измерительной сети, Гц

от 47,5 до 52,5

Чувствительность, Вт

0,36

Постоянная счётчиков, имп./(кВт.ч); имп./(квар.ч)
- в режиме телеметрии
- в режиме поверки


5000
16000

Максимальные параметры импульсного выхода:
- напряжение, В
- сила тока, мА


24
30

Полная мощность, потребляемая цепью напряжения не более, В*А

7,5

Активная мощность, потребляемая цепью напряжения не более, Вт

0,5

Полная мощность, потребляемая цепью тока не более, В*А

0,1

Тарификатор

Внешний или встроенный

Цифровой интерфейс CAN

+

Диапазон рабочих температур, ?С

от -20 до +55*

Масса счётчика не более, кг

1,5

Габаритные размеры (длина, ширина, высота), мм

258х170х74

* — изменения постоянной обновления информации на ЖКИ от 1 до 255 сек позволяет сохранять работоспособность счетчика при температуре до – 40 ?С.

Модификации электросчетчика

Модиф.

Класс точн.

Номи-
нальное. напря-
жение, В

Ном. (макс.) ток, (А)

Тарифи-
катор, интерфейс, отсчетное устройство

Дополни-
тельные функции

Измерение активной энергии в 1-м направлении

230А-00

0,5

3x57,7/100

5(7,5)

Внешний, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

230A-01

1

3x220/380

5(7,5); 5(50)

Внешний, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

230A-02

1

3x220/380

10 (100)

Внешний, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

Измерение активной и реактивной энергии в 1-м направлении

230AR-00

0,5

3x57,7/100

5(7,5)

Внешний, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

230AR-01

1

3x220/380

5(7,5); 5(50)

Внешний, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

230AR-02

1

3x220/380

10(100)

Внешний, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

230ART-00

0,5

3x57,7/100

5(7,5)

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

230ART-01

1

3x220/380

5(7,5); 5(50)

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

230ART-02

1

3x220/380

10(100)

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

230ART1-00

0,5

3x57,7/100

5 (7,5)

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.

230ART1-01

1

3x220/380

5(7,5); 5(50)

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.

230ART1-02

1

3x220/380

10(100)

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.

230ART1-03

1

3x220/380

5(7,5)

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.

Измерение активной и реактивной энергии в 2-х направлениях

230ART2-00

0,5

3x57,7/100

5(7,5)

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.

230ART2-03

0,5

3x220/380

5(7,5)

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.

Ресурсы, сроки службы электросчетчика

-минимальная наработка до отказа не менее 55000 ч.
-межповерочный интервал 8 лет
-средний срок службы не менее 30 лет
-гарантийный срок эксплуатации 36 мес.

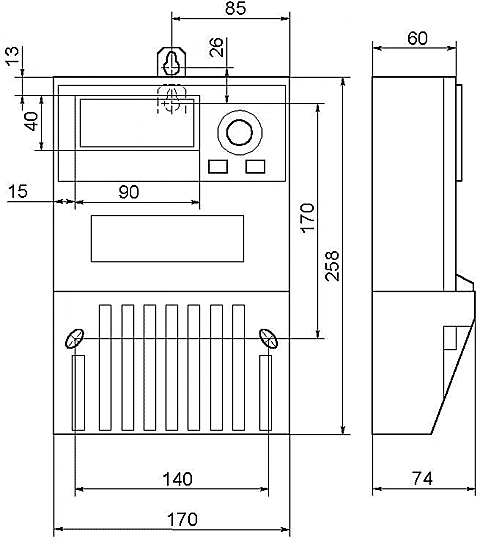

Габаритный чертеж электросчетчика Меркурий-230
Меркурий-230
