   Индикатор влажности
    Главная -> Статьи -> Бытовая электроника -> Индикатор влажности


<< Назад в раздел   Распечатать Дата добавления: 2008-01-15 | Просмотров: 6241


Очень простая схема, а пригодиться может: да везде. Можно положить датчик в кошачий сортир, и вы всегда будете знать о состоянии мочевого пузыря зверя. Правда есть опасность испугать животину, так что будьте осторожны.

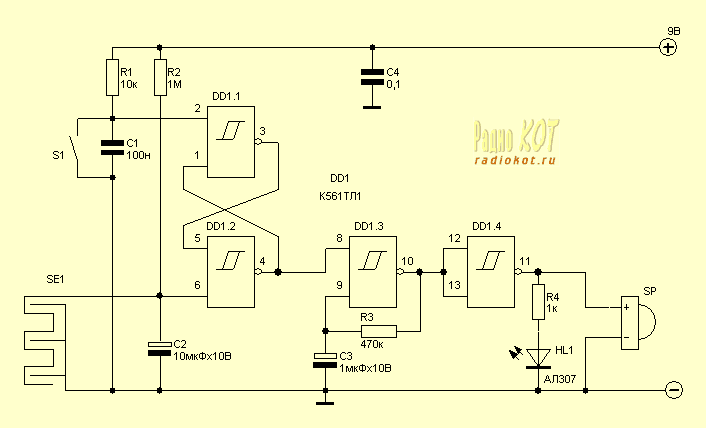

Схема индикатора:

 схема!

Всего делов то, что одна микросхема. Когда намокает датчик SE1, начинает пищать зуммер и загорается светодиод. Чтобы выключить тревогу надо высушить датчик и нажать кнопку S1.

Черт! Это же схема!

В схеме используется зуммер со встроенным генератором. Конструкция датчика может быть любой, например можно вытравить вот такой рисунок на куске фольгированного стеклотекстолита.

У микросхемы есть забугорный аналог - это CD4093.

Источник: www.radiokot.ru


Добавил:  Павел (Admin)
Автор:
