   Детектор воды
    Главная -> Статьи -> Бытовая электроника -> Детектор воды


<< Назад в раздел   Распечатать Дата добавления: 2008-01-08 | Просмотров: 7331

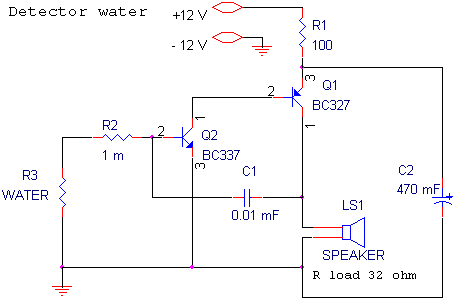

Схема детектора воды

Представленная выше схема это простой индикатор воды. Чаще всего используется для сигнализации о состоянии уровня воды в различных конструкциях. Датчик устройства это "сопротивление" R3 по схеме - представляет собой обычный электропроводник. Чаще всего для сохранения надёжности устройства в качестве электрода применяют серебрянную или посеребрённую пластину. Соединение пластины с проводом обеспечивают механическим способом (крепежом с хромовым покрытием). Если датчик находится на значительном удалении от устройства (несколько десятков метров) необходимо позаботиться о соответствующем сечении провода и надёжности заземления устройства и водяной конструкции. ( Как вариант возможно сделать датчик с двумя электродами и не заземлять конструкцию).


Добавил:  Павел (Admin)
Автор:  Неизвестно
