Проходной конденсатор - больше чем просто конденсатор!

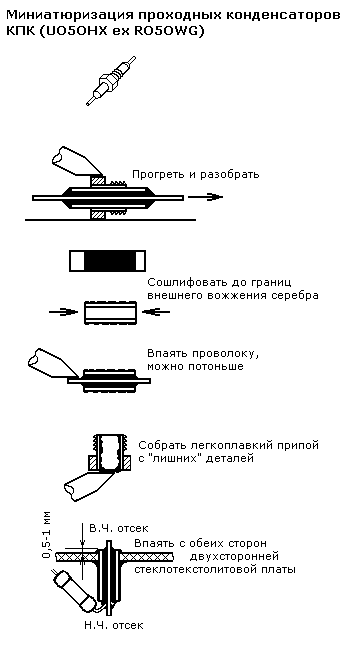

В самодельных СВЧ схемах очень большое значение имеют монтажные емкости и индуктивности, а так-же паразитные связи. Свести их к минимуму позволяет простой прием. В своих схемах я использую укороченные конденсаторы КПК. После его разборки и сошлифовывания лишней керамики (до границ внешней обкладки), без резьбовой части он становится компактным. Но главное при этом то, что конденсатор практически избавляется от индуктивностей выводов. Схема разделяется на две зоны - в.ч. отсек с оптимальным расположением деталей над платой, и н.ч. отсек, где совсем нет в.ч. токов и напряжений, под ней. После разметки, сверлом М3 выполняются отверстия под проходные конденсаторы, куда они и впаиваются с минимальным (только для пайки обкладки) выступом над платой. А на них, как на контактные точки, распаивается в.ч. счасть схемы. Проходники в этом случае играют роль опорных конденсаторов без индуктивностей выводов! Цепи же смещения, питания, стабилизации, регулировки режимов вынесены из в.ч. отсека и не добавляют свои паразитные емкости и связи, что увеличивает устойчивость работы схемы. С применением такого навесного монтажа, легко собираются схемы диапазона 2,5 ГГц. Стеклотекстолит удобно использовать 1,5 мм. Он легко режется ножницами и подгоняется на наждачной бумаге. Обернув такую плату луженной жестью и пропаяв по периметру с двух сторон, получим жесткую коробочку. Припаиваем крышки и герметичный СВЧ блок готов! Для ускорения процесса обрезания конденсаторов можно скалывать керамику кусочками в направлении изнутри тркбочки, а потом подравнять торцы на наждачной бумаге. Я брал конденсаторы на 3300 пФ. Ежели конденсатор сам укоротится больше, чем вам хотелось, - не отчаивайтесь, даже 1000 пФ на СВЧ более чем достаточно!

Доработка проходных керамических конденсаторов

Источник(автор):www.shustikov.by.ru


Добавил:  Павел (Admin)
Автор:  Неизвестно
