   Разъёмы инсталляции автомагнитол
    Главная -> Статьи -> Автомобильная электроника -> Разъёмы инсталляции автомагнитол

Штатная автомагнитола с доставкой.

<< Назад в раздел   Распечатать Дата добавления: 2011-05-18 | Просмотров: 7522

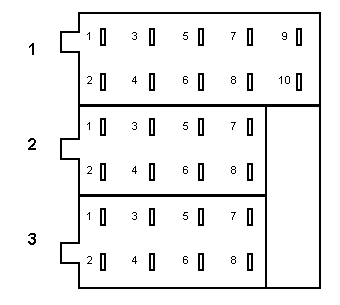

Гнездо ISO, использующееся в магнитолах Blaupunkt, Grundig, Philips и др.

1. Разъем расширения – функция зависит от модели магнитолы
5 – земля сигнальная
7 – выход правый перед
8 – выход правый зад
9 – выход левый перед
10 – выход левый зад
2. Разъем для динамиков
1 – динамик правый задний (+)
2 - динамик правый задний (-)
3 - динамик правый передний (+)
4 - динамик правый передний (-)
5 - динамик левый передний (+)
6 - динамик левый передний (-)
7 - динамик левый задний (+)
8 - динамик левый задний (-)
3. Разъем питания
5 – выход для выдвижения автоматической антенны (на этом контакте появится +12V после включения радио)
4 – питание +12V непосредственно с аккумулятора
6 – дополнительная подсветка клавиш (обычно можно не подключать)
7 - питание +12V
8 - масса (минус питания)

В некоторых магнитолах функция штырьков 4 и 7 может быть инверсной.

Остальные штырьки не используются или имеют различные функции, зависящие от типа магнитолы - управление CD, приглушение от телефона, датчик управления громкостью в зависимости от скорости езды и др.
