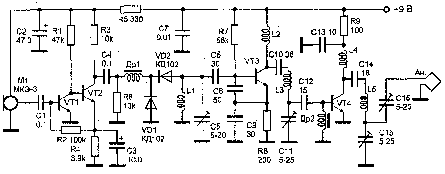

Устройство работает в диапазоне 65-73 МГц с частотной модуля-цией. Дальность действия при использовании рамочной компактной антенны составляет около 150 м. Продолжительность работы устрой-ства при использовании батареек "Крона" составляет 30 ч. Принципи-альная схема радиопередатчика представлена на рис. 1. Низкочастотный сигнал микрофона Ml типа МКЭ-3, "Сосна" и др. усиливается двухкаскадным усилителем низкой частоты с непосредст-венными связями. Усилитель выполнен на транзисторах VT1 и VT2 типа КТ315. Режим работы усилителя устанавливается резистором R2. Задающий генератор устройства выполнен на транзисторе VT3 типа КТ315. Частотозадающий контур подключается к базе транзистора VT3 через конденсатор С6 небольшой емко-сти. Конденсаторы С8, С9 образуют цепь обратной связи.
Контур генератора состоит из индуктивнос-ти L1, конденсатора С5 и двух, включенных встречно, диодов типа КД102. Под действием модулирующего напряжения емкости диодов VD1, VD2 изменяются. Таким образом, осуществляется частотная мо-дуляция передатчика. С выхода генератора модулированный сигнал подается на усилитель мощности. Выходной усилитель- выполнен на транзисторе VT4 типа КТ315. Он работает с высоким КПД в режиме класса "С". Усиленный сигнал поступает в рамочную антенну, выпол-ненную в виде спирали. Спираль может быть любой формы, важно только, чтобы общая длина провода составляла 85-100 см, диаметр провода 1 мм.
Дроссели Др1, Др2 - любые, с индуктивностью около 30 мкГн. Катушки L1, L2, L3, L4, L5 - бескаркасные, диаметром 10 мм. Ка-тушка L1 имеет 7 витков, L2 и L4 - по 4 витка, L3 и L5 - по 9 витков. Все катушки намотаны проводом ПЭВ 0,8 мм.
Настройка передатчика особенностей не имеет.
