   Жук на 350м
    Главная -> Статьи -> Шпионские штучки -> Жук на 350м

https://stomvolga.ru гингивит воспаление десны.

<< Назад в раздел   Распечатать Дата добавления: 2010-08-25 | Просмотров: 13346

Характеристики и передатчика:
дальность 180м при питании 4в и 350м при УВЧ
питание:1,5...12в
передатчик передаёт сигнал с частотной модуляциёй
при хорошей чувствительностью микрофона
антенна кусок провода длинной 60см

Детали:
транзистор Т1 можно исключить а на С4 подавать НЧ сигнал
варикап-любой
транзисторы-Т1 КТ3102Е,Т2-КТ368 или S9018
дроссель L1 на 100мкг
катушка L1 4вит проводом 0,5мм на каркасе 5мм
дополнение к передатчику усилитель мощности!!!
усилитель мощности с П-контуром
L1-5вит тем же проводом
L2-5вит тем же проводом
транзистор-КТ610
Мощность-0,6вт
если большая мощность не требуется надо поставить вместо КТ610 на КТ368
катушку L2 в задающем генераторе зашунтировать емкостью 15пф

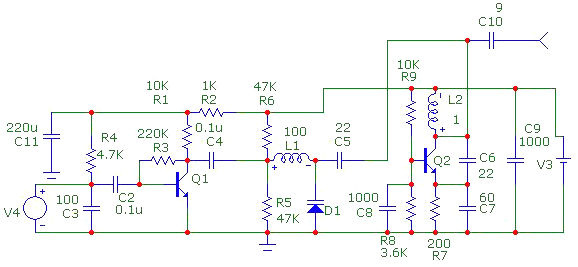

Принципиальная схема жучка


Описание: сигнал с микрофона выделяется на резисторе R4 и поступает через конденсатор С2 на базу однокаскадного усилителя на транзисторе Т1 смещения транзистора задаёт резистор R3 его подбирают чтобы на коллекторе Т1 было половина напряжения питания НЧ сигнал выделяется на резисторе R1 и Дале через конденсатор С4 идёт на варикап
резисторы R5 R6 нужны для смещения варикапа варикап тем самым осуществляет ЧМ потому что он изменяет ёмкость при сигнале и это влияет на частоту задающего генератора. Задающий генератор обычный трёхточка
конденсатор С3 необязателен он был напаян на самом микрофоне резистор R2 и конденсатор С11 и L1(это дроссель) образуют фильтр чтобы ВЧ не проникала на УНЧ и не нарушала его работу мощность ЗГ 200мвт(при 6в)
дальность при усилителе мощности на КТ610 и при хорошей антенне достигала 3км
конденсаторы С3 С4 С5 С10 отфильтрируют постоянную составляющую от переменной
С3 С4(В усилителе мощности!) подбирать для настройки П-контура

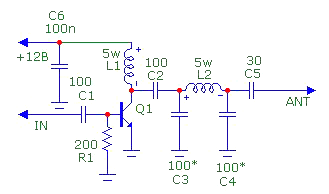

Дополнение к передатчику

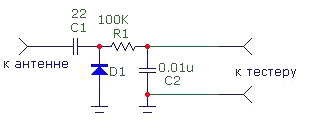

Пробник

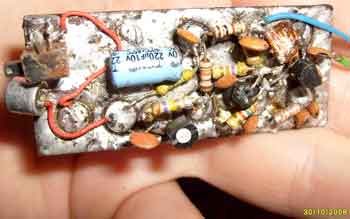

Фото собранного жучка


Добавил:  Павел (Admin)
Автор:  Виталий Билык, E-Mail [email protected]
