   Цветомузыкальное малогабаритное устройство
    Главная -> Статьи -> Цветомузыкальные установки -> Цветомузыкальное малогабаритное устройство


<< Назад в раздел   Распечатать Дата добавления: 2007-10-07 | Просмотров: 15196

Описываемая конструкция цветомузыкального устройства предназначена для использования совместно с переносным радиоприемником ВЭФ-201 (или аналогичным). Благодаря расположению экрана на передней стенке рядом с громкоговорителем выполняется основной принцип цветомузыки: цвет органически связан со звуком и отображает его. Применение специальной системы рассеивания дало возможность расположить лампы накаливания почти непосредственно перед экраном. Кроме того, система излучатели — экран представляет собой разъемную конструкцию, что значительно упростило всю установку.
В основу действия данного цветомузыкального устройства положено разделение звукового диапазона на три частотных поддиапазона: низших, средних и высоких частот (возможна также разбивка и на четыре поддиапазона, в этом случае следует несколько изменить схему и печатную плату, а также расположение ламп перед экраном).
Цветомузыкальное устройство (рис. 1) состоит из трех основных блоков: предварительного усилителя на транзисторах Т1 и Т2, необходимого для усиления звуковой частоты, снимаемой с НЧ детектора, трех фильтров на транзисторе ТЗ и трех усилителей мощности, собранных по аналогичным составным схемам (на рис. 1 — на транзисторах Т4 и Т5). Нагрузками усилителей служат микролампы.
В зависимости от пропускаемых частот (выбранного числа каналов) в фильтре каждого канала емкости конденсаторов C3—С5 имеют номиналы, указанные в табл. 1, 2. Диод Д1 необходим для выделения на входе усилителя мощности отрицательной составляющей с тем, чтобы транзистор Т4 был всегда открыт. На вход подается сигнал непосредственно с НЧ детектора приемника.

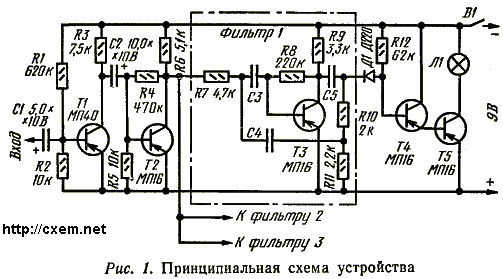

Принципиальная схема.

Таблица1



Таблица2

Цвет

С, мкФ

Цвет

С, мкФ

Красный

0,1

Красный

0,1

Зеленый

0,03

Желтый

0,047

Синий

0,01

Зеленый

0,022



Синий

0,01



  • Для отключения питания устройства служит клавишный выключатель В1, расположенный сверху приемника.
    Резисторы, используемые в конструкции, — УЛМ или МЛТ—0,125. Электролитические конденсаторы типа К50-6. Транзисторы и диоды, за исключением транзистора Т5, могут быть использованы любые низкочастотные. Лампы Л1 — на 2,5 В, 75 мА. Возможно использование микроламп на напряжение 9 В, но в этом случае потребляемая мощность увеличится в 1,5 раза, а чувствительность уменьшится в 1,3 раза. Использование ламп от карманного фонаря значительно усложнит конструкцию системы излучатели — экран и потребует еще один каскад (на мощном транзисторе) в усилителе мощности. Монтаж выполнен на плате предварительных усилителей и фильтров (печатным способом) и на плате усилителей мощности (навесным монтажом).

  • Экран, на котором происходит смешение цветом, представляет собой важнейший элемент всей конструкции. Он состоит из трех слоев (рис. 2). Благодаря двум слоям трубок диаметром 1—1,5 мм, расположенных перпендикулярно друг другу, рассеяние цветов происходит практически по всей площади экрана. Необходимо также отметить, что свет попадает только на экран и не виден на шкале радиоприемника, вследствии чего конструкция системы излучатель — экран значительно упрощается.
    Последовательность процесса изготовления экрана такова. Из корпуса приемника вынимают хромированные планки и декоративную сетку. С левого конца планки укорачивают на 10 см, а сетку— на 9,5 см, после чего 0,5 см сетки выгибают под прямым углом наружу (этот конец будет составлять один из краев обрамления экрана). Всю лишнюю пластмассу на площади 10х10 см. выбирают жалом паяльника, края подравнивают, после чего укороченные сетку и планку вставляют на прежние места. В образовавшийся квадрат вклеивают пластинку размером 10х10 см из органического стекла толщиной 3 мм. Далее рассеивающие слои заполняют стеклянными трубками или палочками диаметром 1—1,5 мм. Первый слой (вертикальный) не приклеивают к корпусу, а трубки с заметным усилием вставляют вплотную к пластине из органического стекла. Второй слой (горизонтальный) накладывают на первый и приклеивают его к корпусу.

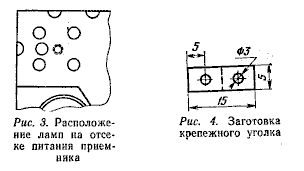

    Лампы укрепляют в уже имеющихся круглых отверстиях с обратной стороны отсека питания радиоприемника (рис. 3). Предварительно под них подкладывают тонкую фольгу, а после установки ламп эти отверстия заклеивают светофильтрами.
    Выводы ламп соединяют с платой усилителей мощности проводом ПЭЛ 0,2.
    Печатную плату с деталями после настройки устанавливают следующим образом. Из тонкого листового дюралюминия вырезают две пластинки размером 5х15 мм (рис. 4), в которых сверлят по два отверстия диаметром 3 мм, после чего пластинки сгибают под прямым углом. Этими уголками печатную плату крепят к двум винтам, прикрепляющим громкоговоритель. Плата таким образом будет находиться на дне радиоприемника, деталями внутрь шасси.

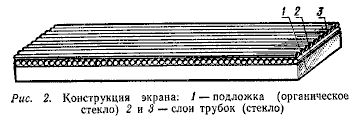

    Конструкция экрана

    Монтажная арматура.

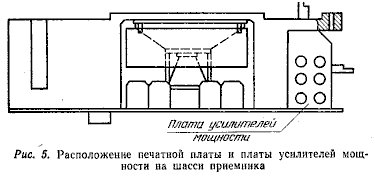

    Расположение платы в корпусе приемника.

    Усилители мощности собирают на отдельной плате размером 60х25х2 мм. Эту плату приклеивают к печатной плате радиоприемника и к шасси, как показано на рис. 5. На этом же рисунке показано расположение печатной платы на шасси радиоприемника.

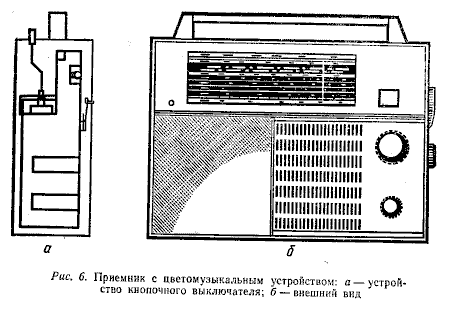

    Внешний вид устройства.

  • Кнопочный выключатель питания сделан из выключателя от настольной лампы. Он крепится к блоку КПЕ, его расположение относительно элементов радиоприемника показано на рис.6.
    Настройка цветомузыкального устройства сводится к подбору оптимальных режимов всех каскадов и полос пропускания трех фильтров. Резистором R1 устанавливают коллекторный ток транзистора Т1, равный 0,3 мА, резистором R4 подбирают коллекторный ток транзистора Т2, равный 0,5—0,8 мА. Затем устанавливают коэффициент усиления фильтров одинаковым для всех трех каналов. Полосу пропускания фильтров подбирают при помощи резисторов R10 и R11, вместо которых на время настройки ставят потенциометр. Наконец в режиме молчания приемника подбирают резистор R12 таким образом, чтобы лампа Л1 была на пороге загорания.
    В заключение хочется отметить сравнительно небольшой потребляемый ток (50—60 мА при напряжении 9 В), который позволяет успешно использовать описанное устройство в переносных приемниках, имеющих источники питания большой емкости.

    Е. КРИНИЧНЫЙ, В помощь радиолюбителю, №58, с.27 -31
