   Суперминиатюрный бегущий огонек на пяти светодиодах
    Главная -> Статьи -> Цветомузыкальные установки -> Суперминиатюрный бегущий огонек на пяти светодиодах


<< Назад в раздел   Распечатать Дата добавления: 2007-10-08 | Просмотров: 6528


Товарищ PoWer прислал нам схему и прошивку своего устройства. Немногословность описания сполна компенсируют прочие достоинства данного девайса, главное из которых - простота и миниатюрность.

На тачке

Бонжур!

Смотрим рисунок, делаем то же самое, но с 5 светодиодами.

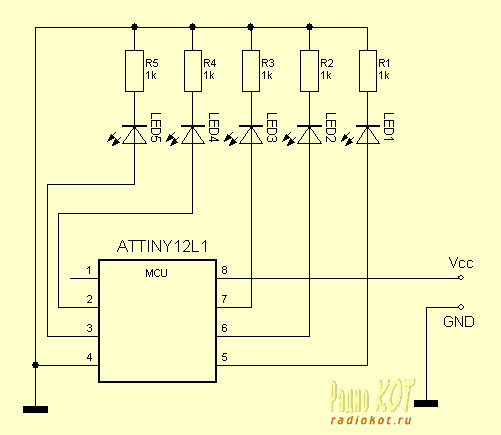

Схема:

Схема бегущего огонька на 5 светодиодов

Детали:

  • микроконтроллер ATTiny12L - 1 штука,
  • светодиды - 5 штук,
  • резисторы 1k - 5 штук.

Прошивка

Прошивка наприсана с использованием программы Algoritm Builder 4.80
Файлы проекта находятся в архиве led_chaser_5led.zip .

Список файлов архива:

  • ledchaser5.alp - сам проект
  • ledchaser5.bin - прошивка в формате BIN
  • ledchaser5.hex - прошивка в формате HEX
  • ledchaser5.rom - прошивка в формате ROM
  • ledchaser5.lst - листинг на асме

Vcc: 2.5 - 5V

Если питание не больше 2,8 вольт, то можно без резисторов.

Фузы для тини:

Bodlevel - 1
Boden - 1
Spien - 0
RSTdisbl - 0 - самое главное, чтобы на RESET не подавать лог 1 для запуска контроллера
CKSel3 - 0
CKSel2 - 1
СKSel1 - 0
CKSel0 - 0

Надеюсь ничего не забыл...

Про копирайты :)

За схему не скажу, а прошивка - by я... :)

PoWeR, 2005.

Источник: www.radiokot.ru


Добавил:  Павел (Admin)
Автор:  PoWeR, 2005
