   Чувствительный РМ
    Главная -> Статьи -> Шпионские штучки -> Чувствительный РМ


<< Назад в раздел   Распечатать Дата добавления: 2010-08-07 | Просмотров: 4189


Этот РМ обеспечивает дальность передачи до 300 м при токе потребления 10-15 мА. Высокая чувствительность микрофона обеспечивается двухкаскадным усилителем ЗЧ, ввиду чего в схеме можно применить любой малогабаритный микрофон. Коэффициент усиления задается резисторами R2, R3.

Задающий генератор ВЧ выполнен на транзисторе VT3 типа КТ368. Режим по постоянному току задается резисторами R5, R6 (их подбирают по максимальному КПД генератора).

Контур C7L1 настраивается на частоту 92...96 МГц.

Емкость конденсатора обратной связи должна составлять 10...15 пФ. Катушка L1 состоит из 8 витков посеребрянного провода диаметром 0,9 мм, намотанных на оправе диаметром 6 мм, с отводом от третьего витка. Антенна - кусок провода длинной 30...50 см.

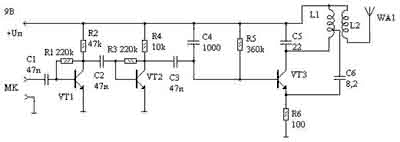

Схема чувствительного радиомикрофона

P.S. Мой совет: транзистор КТ368 лучше покупать в металлическом корпусе.


Добавил:  Павел (Admin)
Автор:  Неизвестно
