  Для чего это надо.

  Современные системные платы формата АТХ
  позволяют мониторить такие параметры как:
  - Температуру процессора, системной платы.
  - Работу вентиляторов.
  - Напряжения ядра процессора, +3.3, +5, +12, -12, -5.

 Для недорогих систем, работающих 24ч в сутки, 365 дней в году,
 становится актуальным контроль всех этих параметров.

Например:
          интернет сервер работающий под управлением ОС FreeBSD
          в состав котрой входит ПО для мониторинга параметров системной платы.

          /usr/ports/sysutils/healthd

          В случае отклонения контролируемых параметров от указаных
          в конфигурационном файле - healthd отправляет письмо с предупреждением
          и/или по желанию пользователя может выключить систему.

 ...и если для контроля напряжений и температуры уже всё есть на системной плате,
 то для контроля работы вентилятора (например в блоке питания) необходима
 дополнительная схема или готовый вентилятор со встроенной схемой контроля.

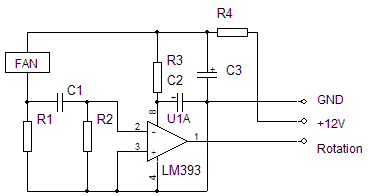

Рис.1 Схема детектора (Вариант #1).


  R1     - 1 ом
  R2     - 470 Ом (подстроечный)
  R3,R4  - 10 Ом 0.25Ватт

  C1     - 0.01мкФ
  C2,C3  - 22мкФ х 25В
  U1A    - LM393

  неиспользуемые контакты 5 и 6 соединить с конт. 4
  R2 -  подстроечный или подобрать соответствующий.

  Схему собирать на макетной плате с шагом переходных отверстий 2.5мм.
  Проверено с вентилятором на шарикоподшипниках Jamicon JF0825B1H 80х80 12В 0.19А

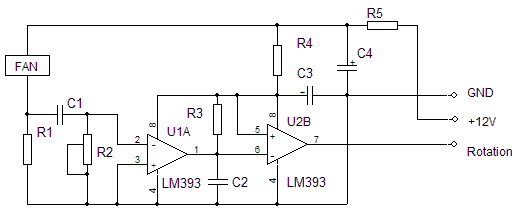

Рис.2 Схема детектора (Вариант #2).


   Ну в самом деле, не пропадать же зря второму компаратору. :)

  R1     - 1    ом
  R2     - 470  Ом (подстроечный)
  R3     - 100 кОм
  R4,R5  - 10   Ом 0.25Ватт

  C1,С2  - 0.01мкФ
  C3,C4  - 22мкФ х 25В
  U1A    - LM393

  На выходе схемы прямоугольный, почти меандр.
  Проверено с вентиляторами
  на шарикоподшипниках:         Jamicon JF0825B1H 80х80 12В 0.19А
                                COOLER MASTER SAF-B82 12V 0.15A

  на подшипниках скольжения:    RUILIAN SCIENCE RDM8025S 12V 0.11A
                                CSA 802512 12V 0.16A

  Во всех четырех случаях R2 не перестраивал.

Вариант #3 (для ленивых)

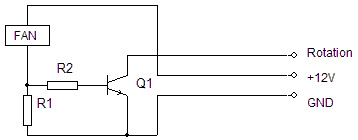

Рис.3 Упрощенная схема детектора.

  R1     - 4 ом (подобрать - от 2 до 6 Ом)
  R2     - 1 кОм
  Q1     - 2N3904 или КТ3102

  собирал, резистор R1  сильно зависит от вентилятора и коэф усиления Q1
  для настройки схемы требуется осциллограф.

Рис.4 Схема разьема вентилятора на системной плате.
