   Широкополосные головки



Широкополосные головки

   Широкополосные динамические головки предназначены для применения в АС бытовой аудиоаппаратуры, а также в АС на подвижных средствах, в автомобилях

   Основные параметры широкополосный головок приведены в таблице.

   Их частотные характеристики, снятые при подаче на головки мощности 0,1Рпасп. основные размеры и внешний вид головок показаны на рис. 1-11.

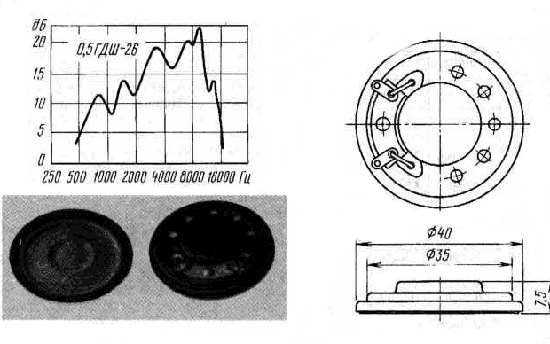

   Малогабаритная головка 0,5ГДШ-26 с экранированной магнитной системой предназначена для применения в телекоммуникационной аппаратуре, а также в сигнальных устройствах различного назначения. Магнит головки представляет собой диск из неодимового сплава. Изготовитель выпускает такую головку и с другими значениями электрического сопротивления катушки - 25 и 50 Ом.

Малогабаритная динамическая головка 0,5ГДШ-26 с экранированной магнитной системой

Рис. 1
Малогабаритная головка 0,5ГДШ-26 с экранированной магнитной системой


3ГДШ-7 25ГДШ-9Д

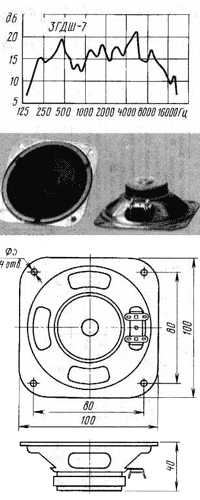

Рис. 2
3ГДШ-7

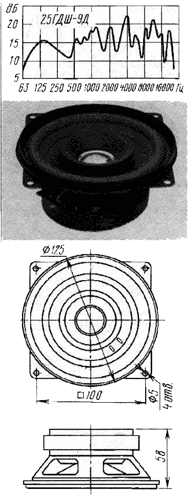

Рис. 11
25ГДШ-9Д

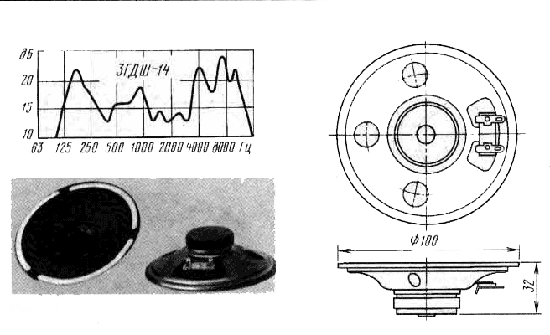

3ГДШ-14

Рис. 3
3ГДШ-14

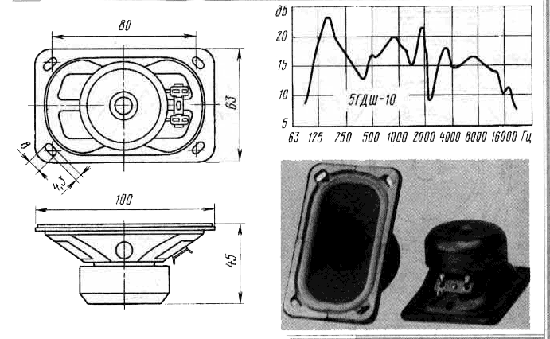

5ГДШ-10

Рис. 4
5ГДШ-10

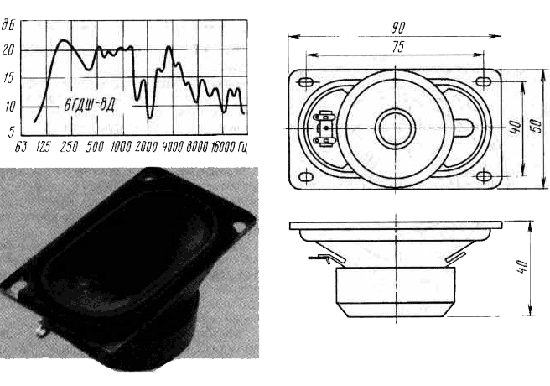

6ГДШ-6Д

Рис. 5
6ГДШ-6Д

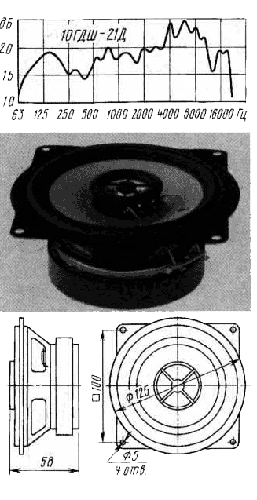

   Головка 10ГДШ-21Д - сдвоенная коаксиальная, в ней высокочастотная динамическая головка установлена не керне основной магнитной системы. Большой диффузор этой головки и диффузоры других широкополосных головок этой серии выполнены из целлюлозы и имеют конусную форму с криволинейной образующей. Центрирующие шайбы изготовлены из хлопчатобумажной ткани.

10ГДШ-21Д 15ГДШ-6Д
Рис. 6
10ГДШ-21Д

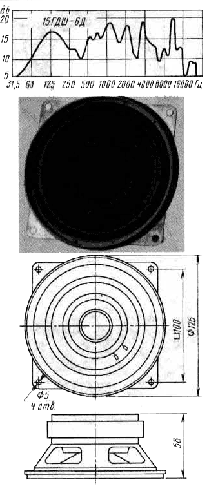

Рис. 7
15ГДШ-6Д

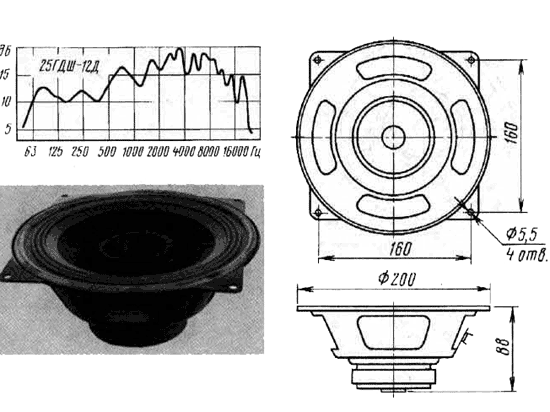

25ГДШ-12Д

Рис. 8
25ГДШ-12Д

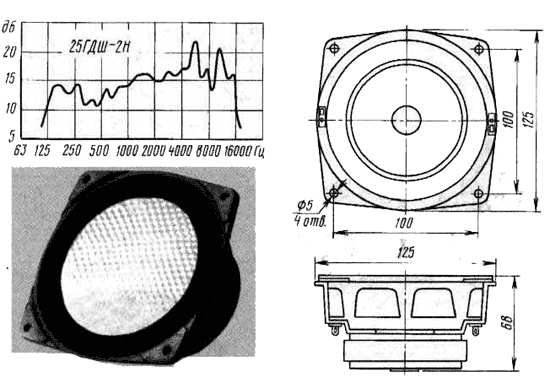

   Головка 25ГДШ-2Н имеет плоский диффузор из алюминиевой фольги в виде сотовой структуры. Она рекомендуется для применения в автомобильных АС закрытого типа.

25ГДШ-2Н

Рис. 9
25ГДШ-2Н

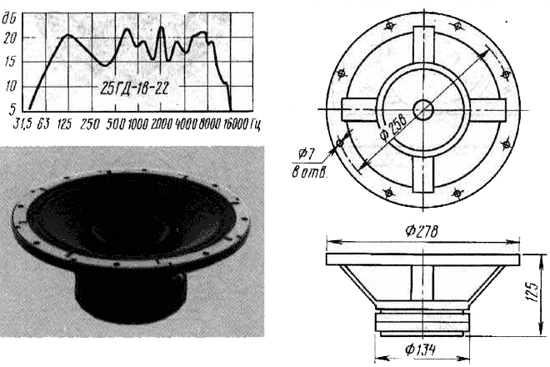

   Головка 25ГД-18-22 рассчитана на применение в рупорных громкоговорителях и звуковых колонках с групповыми излучателями.

25ГД-18-22

Рис. 10
25ГД-18-22

   Диффузородержатели большинства из описываемых широкополосных головок выполнены из стали в виде штампованной конструкции, а более мощных головок 25ГДШ-12Д, 25ГДШ-18/22- литые из алюминиевого сплава.

   Головки 15ГДШ-6Д, 25ГДШ-9Д, 25ГДШ-12Д, 25ГД-18-22-с дополнительным излучающим конусом, вклеенным в основание звуковой катушки.

   Магнитная система большинства широкополосных головок выполнена на основе кольцевого магнита из феррита марки 25БА. Головки 5ГДШ-10, 6ГДШ-8Д имеют экранированную магнитную систему и рекомендованы для применения в телевизорах. Изготовитель выпускает эти головки также с сопротивлением катушки 16 Ом, а 5ГДШ-10-и 25 Ом.
