   Реле РПС48



Реле РПС48

Герметичное, поляризованное, двухпозиционное реле постоянного тока РПС48 с двумя контактными группами на переключение предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц.

Условия эксплуатации

Температура окружающей среды от —60 до +125° С.
Относительная влажность до 98% при температуре +35° С.
Атмосферное давление от 133*10-3 до 202 кПа.

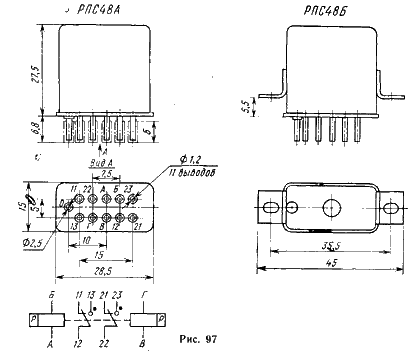

Конструктивные данные

При подключении плюса источника питания к началу обмотки А, а минуса— к концу обмотки Б, происходит замыкание контактов 12—22 с контактами 13—23.
При подключении плюса источника питания к началу обмотки В, а минуса — к Г происходит замыкание контактов 12—22 с контактами 11—21.


двухпозиционное реле постоянного тока РПС48

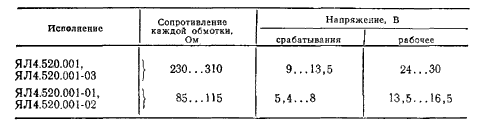

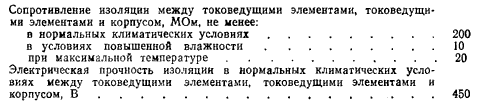

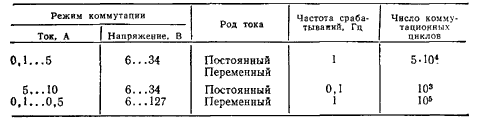

Технические характеристики
двухпозиционное реле постоянного тока РПС48
двухпозиционное реле постоянного тока РПС48
двухпозиционное реле постоянного тока РПС48
