   Реле РПС43



Реле РПС43

Герметичное, поляризованное, двухпозиционное реле постоянного тока РПС43 с двумя контактными группами на переключение предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 1100 Гц.

Условия эксплуатации

Температура окружающей среды от —60 до +100° С.
Относительная влажность до 98% при температуре +35° С.
Атмосферное давление от 133*10-3 до 202 кПа.

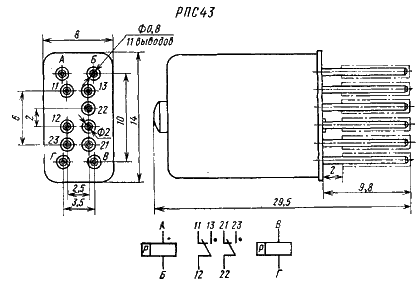

Конструктивные данные

При подключении плюса источника питания к началу обмотки А, а минуса — к выводу Б происходит замыкание контактов 12—22 с контактами 13—23.
При подключении плюса источника питания к выводу В, а минуса — к Г происходит замыкание контактов 12—22 с контактами 11—21.
Допускается соединить обмотки последовательно с помощью перемычки между выводами Б и Г. При этом при подключении плюса источника питания к выводу А, а минуса — к выводу В замыкаются контакты 12—22 с контактами 13—23, а при подключении плюса источника питания к выводу В, а минуса — к выводу А замыкаются контакты 12—22 с контактами 11—21.


двухпозиционное реле постоянного тока РПС43

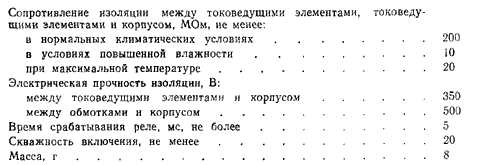

Технические характеристики
двухпозиционное реле постоянного тока РПС43
двухпозиционное реле постоянного тока РПС43
двухпозиционное реле постоянного тока РПС43
