   Реле РПС42



Реле РПС42

Герметичное, поляризованное, двухпозиционное реле РПС42 с двумя контактными группами на переключение предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц.

Условия эксплуатации

Температура окружающей среды от —60 до +125° С для исполнений РС4.520.720, РС4.520.720-02 и от —60 до +70° С для исполнений РС4.520.720-01, РС4.520.720-03.
Относительная влажность до 98% при температуре +35° С.
Атмосферное давление от 133*10-3 до 202 кПа.

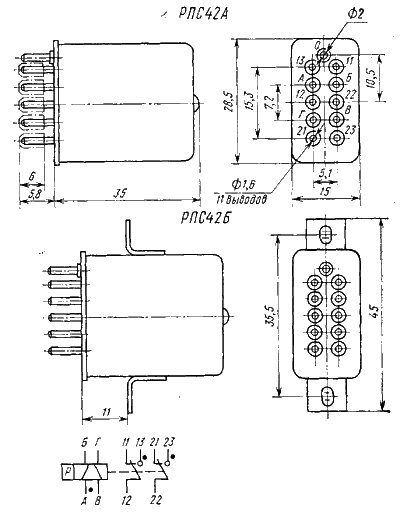

Конструктивные данные

При подключении плюса источника питания к началу обмотки А,
а минуса— к концу обмотки Б происходит замыкание контактов 12—22 с контактами 13—23.
При подключении плюса источника питания к выводу В, а минуса — к Г происходит
замыкание контактов 12—22 с контактами 11—21.


двухпозиционное реле РПС42

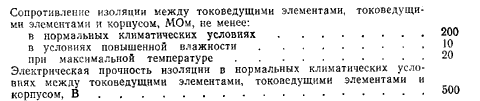

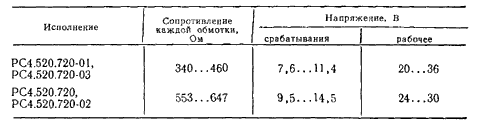

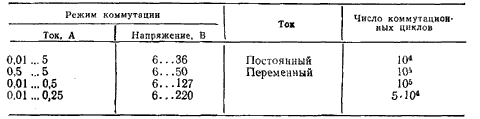

Технические характеристики
двухпозиционное реле РПС42
двухпозиционное реле РПС42
двухпозиционное реле РПС42
