   Реле РПС34



Реле РПС34

Герметичное, поляризованное, двухпозиционное реле постоянного тока РПС34 с четырьмя контактными группами на переключение предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц.

Условия эксплуатации

Температура окружающей среды от —60 до +100° С,
Относительная влажность до 98% при температуре до +35° С.
Атмосферное давление от 133*10-3 до 202 кПа.

Конструктивные данные

По способу крепления реле классифицируются:

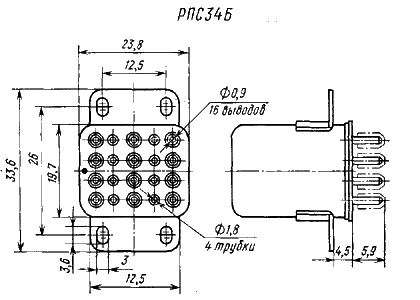

РПС34А — без угольников; РПС34Б — с угольниками для крепления реле.

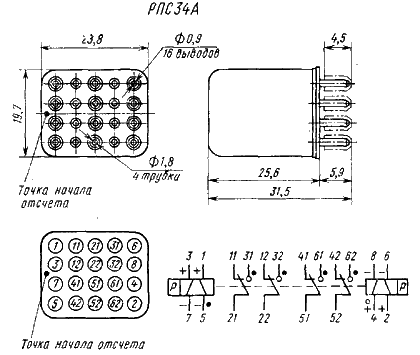

Конструктивные данные и электрическая схема реле приведены на рис.
При подключении плюса источника питания к началу обмотки 1, а минуса — к концу обмотки 5 происходит замыкание контактов 21—22 с контактами 11—12.
При подаче напряжения на выводы обмотки 3 и 7 (плюс на вывод 3) происходит замыкание контактов 51—52 с контактами 41—42.
При подключении плюса источника питания к началу обмотки 2, а минуса — к концу обмотки 6 происходит замыкание контактов 21—22 с контактами 31—32.
При подаче напряжения на выводы обмотки 4 и 8 (плюс на вывод 4) происходит замыкание контактов 51—52 с контактами 61—62.


двухпозиционное реле постоянного тока РПС34
двухпозиционное реле постоянного тока РПС34

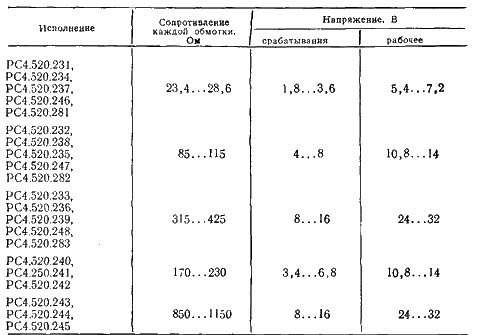

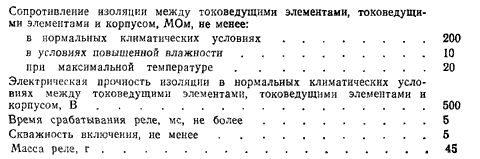

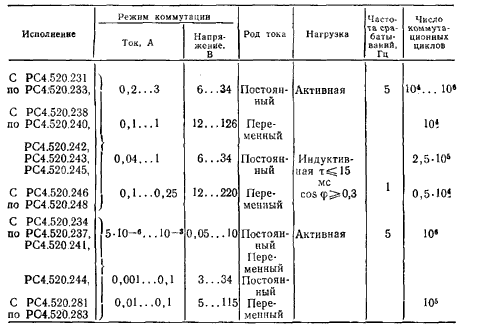

Технические характеристики
двухпозиционное реле постоянного тока РПС34
двухпозиционное реле постоянного тока РПС34
двухпозиционное реле постоянного тока РПС34
