   Реле РПС28



Реле РПС28

Негерметичное, поляризованное, двухпозиционное реле постоянного тока РПС28 с восемью контактными группами на переключение предназначено для коммутации электрических цепей постоянного и переменного тока частой той 1500 Гц.

Условия эксплуатации

Температура окружающей среды от —60 до +80° С, для исполнения РС4.521.940 — от —10 до +40° С.
Относительная влажность до 98% при температуре до +35° С.
Атмосферное давление от 133*10-3 до 202 кПа.

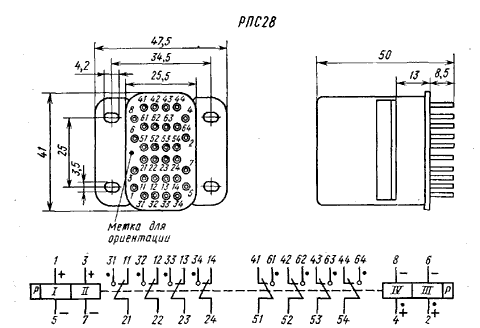

Конструктивные данные

При подключении плюса источника питания к началу обмотки 1, а минуса — к концу обмотки 5 происходит замыкание контактов 21—24 с контактами 11—14.
При подаче напряжения на выводы обмотки 3 и 7 (плюс на вывод 3) происходит замыкание контактов 51—54 с контактами 41—44.
При подключении плюса источника питания к началу обмотки 2, а минуса— к концу обмотки 6 происходит замыкание контактов 21—24 с контактами 31—34.
При подаче напряжения на выводы обмотки 4 и 8 (плюс на вывод 4) происходит замыкание контактов 51—54 с контактами 61—64.


двухпозиционное реле постоянного тока

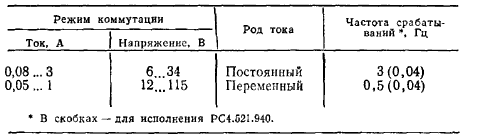

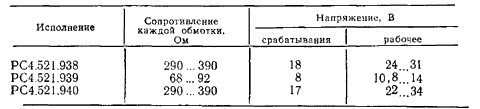

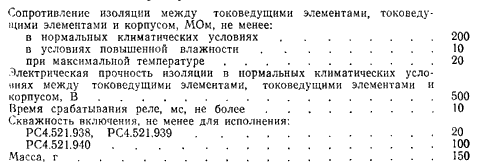

Технические характеристики
двухпозиционное реле постоянного тока
двухпозиционное реле постоянного тока
двухпозиционное реле постоянного тока
