   Реле РП4, РП5, РП7



Реле РП4, РП5, РП7

Зачехленные поляризованные реле постоянного тока типа РП с одной контактной группой на переключение предназначены для коммутации электрических цепей постоянного тока.

Условия эксплуатации

Температура окружающей среды от —40 до +50° С.
Относительная влажность до 98% при температуре до +25° С.
Атмосферное давление от 96 до 104 кПа.

Конструктивные данные

Реле различаются по регулировке контактных систем:
РП4 — двухпозици-онные, двустабильные; РП5 — трехпозиционные, одностабильные,
РП7 — двух-позиционные, одностабильные, с преобладанием к правому контакту.
По конструкции все три исполнения реле одинаковы.
Реле РП4 при изготовлении специально настраиваются на отсутствие дребезга контактов в диапазоне возбуждения обмотки рабочим током.
Включение реле в схему производится с помощью специальной переходной колодки с 16 гнездами. Такая конструкция позволяет производить оперативный съем реле для его замены и регулировки.

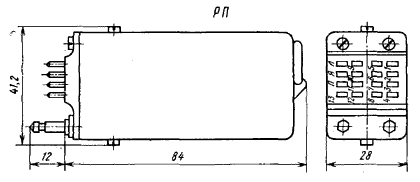

поляризованные реле постоянного тока типа РП

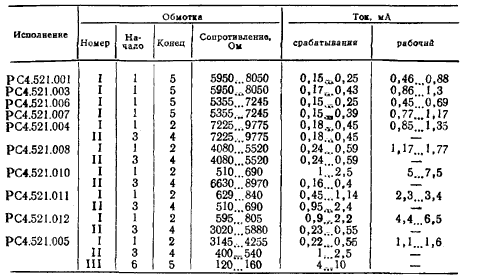

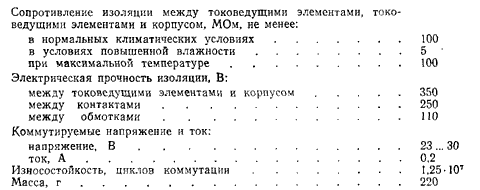

Технические характеристики
поляризованные реле постоянного тока типа РП
поляризованные реле постоянного тока типа РП
поляризованные реле постоянного тока типа РП
поляризованные реле постоянного тока типа РП
