Герметизированное, двухпозиционное, одностабильное реле постоянного тока РЭС54 предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50—1100 Гц.

Условия эксплуатации
Температура окружающей среды от —60 до +125° С, для реле исполнений ХП4.600.035-О1, ХП4.500.035-02, ХП4.500.036-01, ХП4.500.036-02 — от -60° до +85° С. Относительная влажность до 98% при температуре +35° С. Атмосферное давление от 0,13-10^-3 до 297 кПа.

Конструктивные данные

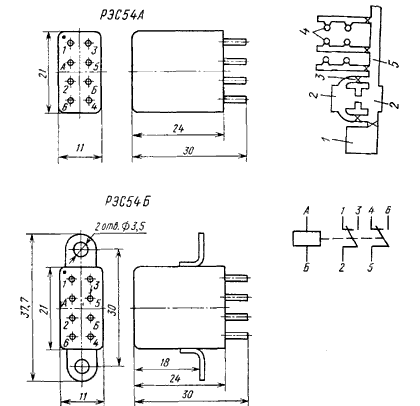

По способу крепления реле классифицируются: РЭС54А — без угольников; РЭС54Б — с угольниками для крепления реле. Обозначение исполнения реле РЭС54А имеет дополнительный индекс 01, реле РЭС54Б — 02, например ХП4.500.010-01, ХП4.500.010-02. Конструктивные данные и электрическая схема реле приведены на рис. Реле исполнений ХП4.500.010-01, ХП4.500.010-02, ХП4.500.013-01, ХП4.500.013-02 имеют одну контактную группу на переключение (контакты 1, 2, 3).
