Изготовление печатной платы в домашних условиях (в картинках)

<< Назад в раздел Распечатать

Дата добавления: 2008-05-15 | Просмотров: 8246

Занимаясь радиолюбительством в течении многих лет я изготавливал печатные платы разными способами. Рисовал лаком (помните те времена), резаком (простенькие платы) и т.д. В последнее время пользуется популярностью метод "Лазерного принтера и утюга" для переноса рисунка на фольгированый стеклотекстолит. По разным рекомендациям и статьям в Интернете я испытал практически все материалы, что рекомендовалось. Тонкая лощеная бумага от журналов, фотобумага, факсовая бумага, подложки от самоклеющейся пленки и даже бумагу для термопереноса на ткань. Вру, пищевую аллюминевую фольгу не испытывал.

Ни один способ не удовлетворял меня по причине, что результат был не стабильный (могло получиться с первого раза могло только с третьего-пятого). Лучшие результаты были получены на фотобумаге. Хуже на факсовой и на листах от журналов, да еще к тому же после "прокатки" утюгом ее приходилось отмачивать. Сильно это не напрягает по времени, но все же (10 мин в среднем). На бумаге для термо переноса на ткань получалось хорошо, но для снятия подложки требуется изопропиловый спирт, также очень точно надо было выставлять температуру утюга. Чуть ошибка - все брак. На подложках от самоклеющейся пленки тонер при печати отваливался от лощеной поверхности (не знаю какой гадостью они покрыты)

Все со вступлением покончено - приступаем...

Прим: Все, что я буду описывать дальше может и было где то описано раньше, но я не видел.

Как ни странно, но вернемся к подложкам от самоклеющейся пленки (самоклеющиеся обои). В основном технология во многом идентична ранее описанному в разных источниках. Все дело в материале

Что нам потребуется:

1.Фольгированый текстолит (одно-двух сторонний, кому как надо)
2.Лазерный принтер ( у меня дома HP1020 )
3.Утюг - любой
4.Силит-Бэнкс - для очистки поверхности платы
5.Хлорное железо для травления платы ( с другими составами не проверял типа "медный купорос-соль" и т.д. )
6.Тонкие сверла для сверления (это понятно)
7.САМОКЛЕЮЩЕЯСЯ ПЛЕНКА

Вот на пункте 7 остановимся подробней.
Идем на базар или в магазин, где продают обои и ищем дешевую китайскую пленку. Если посмотреть на подложку на которой лежит пленка можно увидеть сетчатый рисунок с буковками рисунками и циферками (у каждой марки по-разному). Так вот, нас интересует пленка, на подложке которой крупные цифры 333. НАС ИНТЕРИСУЕТ ОНА И ТОЛЬКО ОНА. У нас рулон 10 метров шириной 50 см. стоит 100 рублей. Бывают также 777, 555, 556 и т.д. но оно нам не надо.

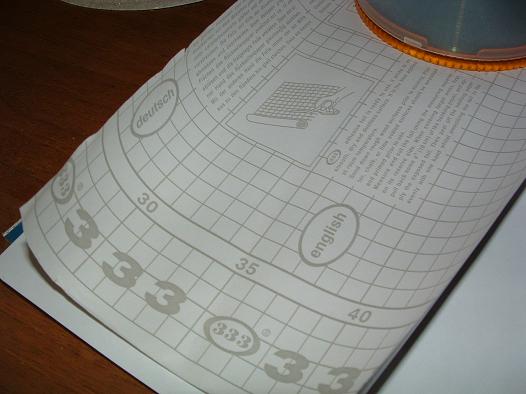

Вот снимок подложки

Дальше почти как всегда. Вырезаем (кому как удобней и чем удобней) кусок текстолита нужных размеров с запасом 1 см. с каждого края. На этих местах можно просверлить потом отверстия для совмещения двух слоев (если вы делаете двухстороннюю плату) Очищаем плату от загрязнений. Я не тру "шкуркой нулевкой", а использую Силит-Бэнкс (см. рекламу по телику). Наливаем немного Силита на поверхность платы и ждем. Если поверхность не очень грязная и не сильно окислилась, то хватает 1 мин. Плата на глазах становиться чистенькой и розовой. Если она у вас очень грязная, то ждем подольше или повторяем процедуру несколько раз. Промываем плату водой и несем сушить, За поверхность плату, куда будем переводить рисунок пальцами не брать, но если взялись, то страшного ничего нет, просто перед переносом протрите тампоном, смоченным в ацетоне
Для очистки хорош также "Комет" (см. рекламу по телику), но в порошке .

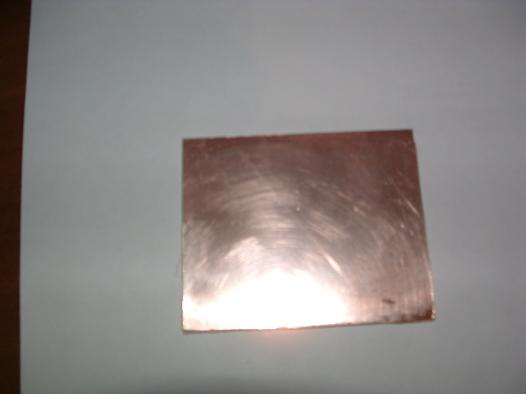

Вот подготовленная плата

Пока плата сушится, печатаем рисунок. Я рисую и печатаю на программе SprintLayout 4.0. У каждого свои предпочтения . Используйте то что больше нравится.

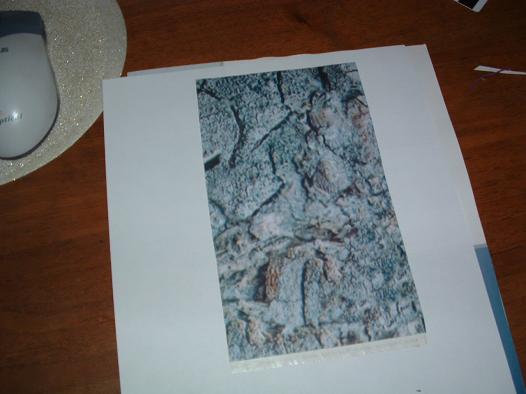

Вырезаем кусок пленки (саму пленку пока не отрываем) нужных размеров. Так как после отслаивания пленки подложка очень тонкая, принтер будет ее жевать. Поверьте мне - будет. Поэтому наклеиваем ее на лист обычной офисной бумаге. Приклеить надо так, чтоб после снятия пленки на верху осталось лощеная поверхность подложки Я использую несколько капель клея "Момент" в углах подложки и по центру длинных сторон.

Все у нас все готово для печати. Отдираем пленку.

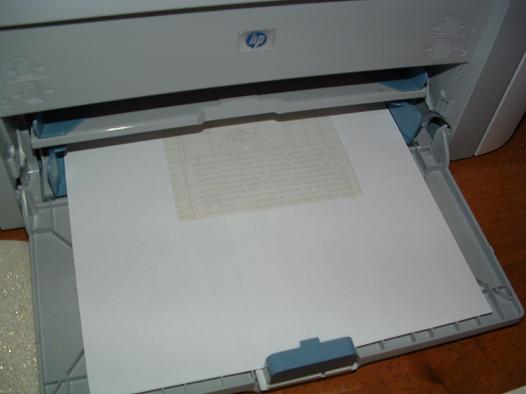

Вставляем "бутерброт" в принтер и печатаем. В установках принтера не забываем выставить максимум тонера. Вы понимаете о чем я.

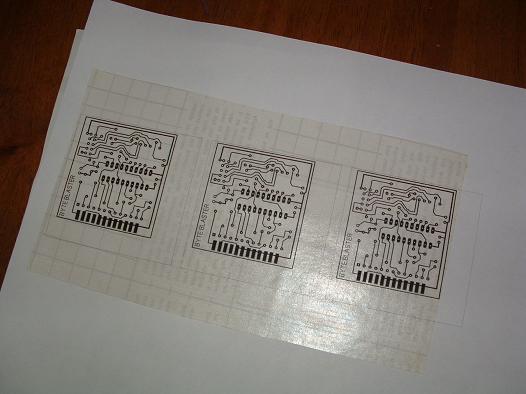

Отпечатали? смотрим как у нас там с рисунком. Именно на этом типе пленке, вернее подложке 333 у меня и перестало отваливаться тонер, на других сыпался - мама дорогая...

Включаем утюг ( если еще не включили раньше) Температуру можно проверить так. Печатаем на обыкновенной бумаге, кладем тонером вверх на перевернутый утюг и смотрим. Тонер заблестел - все нормально, температуры хватает для расплавления.
Я вообще никак не настраивал, просто поставил на максимум и все.

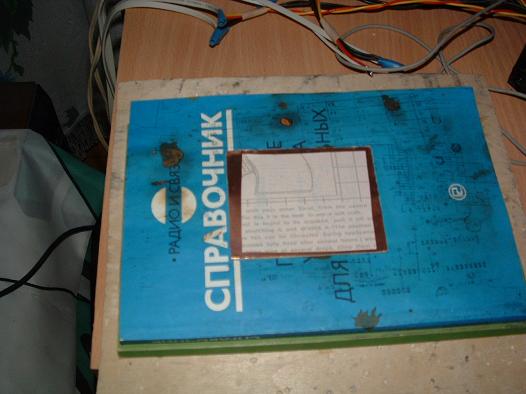

На стол кладем фанеру (10мм) потом книжку не нужную или журнал из газетной бумаги, (помните, были такие) на книжку плату фольгой вверх

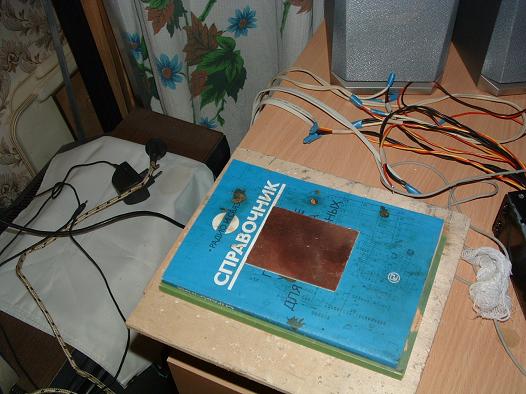

Из бинта или тонкой чистой тряпки делаем тампон. На снимке справа видно.
Подложку с рисунком НЕ КЛАДЕМ - во как.

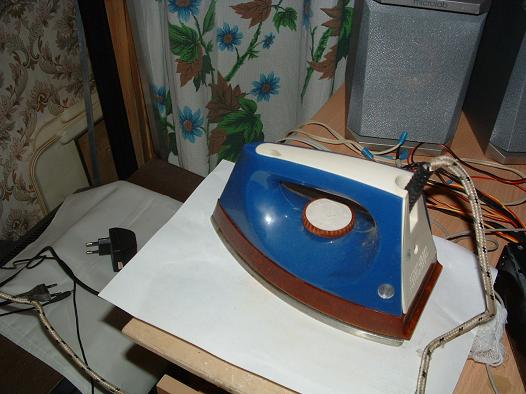

Накрываем это листом офисной бумаги А4 и кладем утюг. Если плата больше чем поверхность подошвы утюга, то проглаживаем плату Достаточно 30-40 сек, чтоб плата разогрелась

Далее снимаем лист офисной бумаги и кладем наконец подложку рисунком к фольге платы, Разлаживаем тампоном из тряпки Подложка прилипнет к плате тут же (если температура была достаточной, см. выше)

Снова накрываем это листом офисной бумаги А4 и кладем утюг и начинаем гладить. Давить практически не надо, мы просто повторно подогреваем плату ( она уже успела немного остыть). Тут уже и 15-20 сек достаточно, хотя я и больше держал Снимаем лист офисной бумаги.

Быстренько 20-30 сек разлаживаем тампоном из тряпки всю поверхность, особенно по краям платы. Растираем как вдоль, так и поперек - дорожки же у нас не в одном направлении нарисованы. Вот тут надо немного надавливать, как бы растирая по поверхности.
Прим: кто боится за свои пальцы могут одеть перчатки их ХБ ткани - плата то горячая.
Все, ждем пока плата остынет, чтоб ее спокойно можно было взять в руки.
Хватаем за кончик подложки и легонько отдираем ее от платы. Она практически отходит сама.

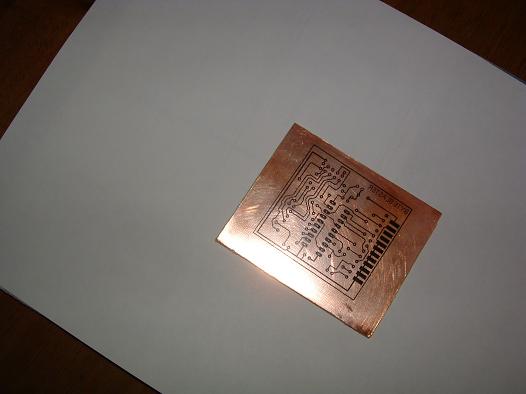

И вот он рисунок переведен

Смотрим, что все замечательно - радуемся В первый раз я пищал от восторга.!!!
Шутька.
Повторил лично сам раз 20, и ни разу ничего не отвалилось. 100% результат перевода. (ладно уговорили 99%)
Дорожки 0.2 у меня получились влет.

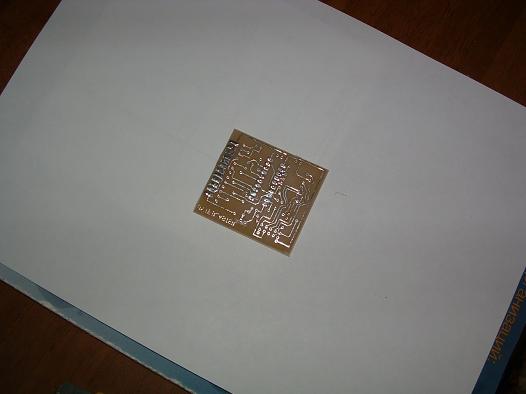

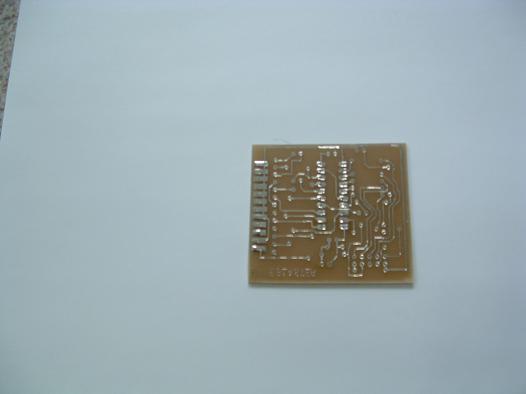

Вот готовая плата без сверления - ночь уже иду спать. Завтра просверлим

Прошу прощение за последний снимок, фотик не мой и блестящие поверхности снимает видите как. Поверьте там все Ок .
Дальше все как обычно.
Травим. Сверлим. Лудим. Обрезаем до нужных размеров. Паяем
Если все подготовлено (рисунок печатной платы, все материалы) весь процесс у меня занимает минут 20-25 вместе с травлением платы
Вот и все

PS. Статью писал в тот день, когда первый раз пробовал, фотки через 2 дня, когда делал очередную плату Altera Byte Blastera c сайта www.radiokot.ru И в очередной раз все получилось просто супер, чего и вам всем желаю.
Вопросы, критику, ругань, восторженные отзывы принимаются на [email protected]

С уважением Дойников Андрей. 27.03.2006

Источник: www.radiokot.ru

Добавил: Павел (Admin)
Автор: Дойников Андрей
