10.1. Назначение радиаторов - отводить тепло от полупроводниковых приборов, что позволяет снизить температуру p-n-переходов и тем самым уменьшить ее влияние на рабочие параметры приборов. Применяют пластинчатые, ребристые и штыревые радиаторы, Для улучшения теплоотвода полу проводниковый при бор лучше всего крепить непосредственно к радиатору Если необходима электрическая изоляция прибора от шасси, радиатор крепят на шасси через изолирующие прокладки. Теплоизлучающая способность радиатора зависит от степени черноты материала (или его поверхности), из которого изготовлен радиатор:

Алюминий окисленный
Силумин
Дюралюминий Д16
Медь окисленная
Медь шлифованная
Латунь тусклая

0,2-0,3
0,2-0,3
0,37-0,4
0,57
0,03
0,22

Сталь окисленная
Сталь полированная
Краска алюминиевая
Краска бронзовая
Краски эмалевые, лаки

0,86-0,92
0,07
0,28
0,51
0,92-0,98

Чем больше степень черноты, тем теплоотвод будет эффективнее.

10.2. Штыревой радиатор-весьма эффективный теплоотвод для полупроводниковых приборов. Для изготовления его требуется листовой дюралюминий толщиной 4-6 мм и алюминиевая проволока диаметром 3-5 мм.
На поверхности предварительно обработанной пластины радиатора намечают кернером места отверстий под штыри, выводы транзисторов (или диодов) и крепежные винты. Расстояние между центрами отверстий (шаг) под штыри в ряду и между рядами должно быть равно 2- 2,5 диаметра применяемой алюминиевой проволоки. Диаметр отверстий выбирают с таким расчетом, чтобы проволока входила в них с возможно меньшим зазором. С обратной стороны отверстия зенкуют на глубину 1- 1,5мм.
Из стального стержня длиной 80-100 и диаметром В-10 мм изготовляют оправку, для чего в торце стержня сверлят отверстие диаметром, на 0,1 мм большим диаметра проволоки. Глубина отверстия должна быть равна высоте будущих штырей радиатора.

Рис. 10.1. Обжимка для штырей радиатора

Затем нарезают требуемое число заготовок штырей. Для этого кусок проволоки вставляют в отверстие оправки и откусывают кусачками так, чтобы длина выступающего из оправки конца была на 1-1,5 мм больше толщины пластины. Оправку зажимают в тиски отверстием вверх, в отверстие вводят заготовку штыря, на выступающий конец которого надевают пластину лицевой стороной и расклепывают его легкими ударами молотка, стараясь заполнить зенкованное углубление. Таким образом устанавливают все штыри.
Штыревой радиатор можно также изготовить, используя несколько иной способ установки штырей в отверстиях пластины основания. Изготовляют стальную обжимку, чертеж которой для штырей диаметром 3 и длиной до 45мм приведен на рис. 10.1. Рабочую часть обжимки следует закалить. Штырь вставляют в отверстие основания радиатора, кладут основание на наковальню, сверху на штырь надевают обжимку и ударяют по ней молотком. Вокруг штыря образуется кольцевая канавка, а сам он оказывается плотно посаженным в отверстии.
Если необходимо изготовить двусторонний радиатор, то потребуется две такие обжимки: в одну из них, установленную на наковальне отверстием вверх, вставляют штырь, нанизывают основание радиатора, а сверху надевают вторую обжимку. Ударом молотка по верхней обжимке фиксируют штырь сразу с двух сторон. Этим способом можно изготовлять радиаторы как из алюминиевых, так и из медных сплавов. И, наконец, штыри можно установить с помощью пайки. Для этого берут в качестве материала медную или латунную проволоку диаметром 2-4 мм. Один конец штыря лудят на длину, большую толщины пластины на 1-2 мм. Диаметр отверстий в пластине должен быть таким, чтобы облуженные штыри входили в них без особого усилия.
В отверстия основания вводят жидкий флюс (табл. 9.2), вставляют штыри и мощным паяльником паяют каждый из них. По окончании работы радиатор промывают ацетоном.

Рис. 10.2. Радиатор для мощного транзистора

10.3. Радиатор из листовой меди толщиной 1-2мм можно изготовить для мощных транзисторов типа П210, КТ903 и других в подобных корпусах. Для этого вырезают из меди круг диаметром 60 мм, в центре заготовки размечают отверстия для крепления транзистора и его выводов. Затем в радиальном направлении надрезают круг ножницами для металла на 20 мм, разделив по окружности на 12 частей. После установки транзистора каждый сектор разворачивают на 90° и отгибают кверху.

10.4. Радиатор для мощных транзисторов типа КТ903, KT908 и других в подобных корпусах можно изготовить из алюминиевого листа толщиной 2мм (рис. 10.2). Указанные размеры радиатора обеспечивают площадь излучающей поверхности, достаточную для рассеяния мощности на транзисторе до 16 Вт.

Рис. 10.3. Радиатор для маломощного транзистора: а-развертка; б- общий вид

10.5. Радиатор для маломощных транзисторов можно изготовить из листовой красной меди или латуни толщиной 0,5 мм в соответствии с чертежами на рис. 10.3. После выполнения всех прорезей развертку сворачивают в трубку, используя оправку соответствующего диаметра. Затем заготовку плотно надевают па корпус транзистора и прижимают пружинящим кольцом, предварительно отогнув боковые крепежные ушки. Кольцо изготовляют из стальной проволоки диаметром 0,5-1 мм. Вместо кольца можно использовать бандаж из медной проволоки. Затем загибают вниз боковые ушки, отгибают наружу на нужный угол надрезанные "перья" заготовки - и радиатор готов.

10.6. Радиатор для транзисторов серии КТ315, КТ361 можно изготовить из полоски меди, алюминия или жести шириной на 2-3 мм больше ширины корпуса транзистора (рис. 10.4). Транзистор вклеивают в радиатор эпоксидным или другим клеем с хорошей теплопроводностью. Для лучшего теплового контакта корпуса транзистора с радиатором необходимо снять с корпуса лакокрасочное покрытие в местах контакта, а установку в радиатор и склеивание выполнить с минимальным возможным зазором. Устанавливают транзистор с радиатором на плату, как и обычно, при этом нижние кромки радиатора должны упираться в плату. Если ширина полоски 7 мм, а высота радиатора (из луженой жести толщиной 0,35 мм) - 22 мм, то при мощности рассеяния 500 мВт температура радиатора в месте приклеивания транзистора не превышает 55 °С.

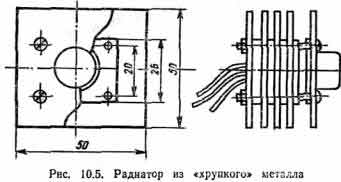

10.7. Радиатор из "хрупкого" металла, например из листового дюралюминия, выполняют в виде набора пластин (рис. 10.5). При изготовлении прокладок и пластин радиатора необходимо следить, чтобы на кромках отверстий и на краях пластин не было заусенцев. Соприкасавшиеся поверхности прокладок и пластин тщательно [шлифуют на мелкозернистой наждачной бумаге, положив ее на ровное стекло. Если не требуется изолировать корпус транзистора от корпуса прибора, то радиатор можно крепить на стенке корпуса прибора или на внутренней перегородке без изолирующих прокладок, что обеспечивает более эффективную теплоотдачу.

10.8. Крепление диодов типа Д226 на радиаторе или на теплоотводящей пластине. Диоды крепят с помощью фланца. Катодный вывод откусывают у самого основания и тщательно зачищают донышко на мелкозернистой шкурке до получения чистой ровной поверхности. Если необходимо катодный вывод оставить, то в радиаторе сверлят отверстие под вывод, ацетоном с донышка снимают лак и аккуратно опиливают бортик (ободок) диода заподлицо с донышком для лучшего теплового контакта диода с радиатором.

10.9. Улучшение теплового контакта между транзистором и радиатором позволит обеспечить большую мощность рассеяния на транзисторе.
Иногда, особенно при использовании литых радиаторов, удалить раковины и другие изъяны поверхности в месте теплового контакта (для его улучшения) бывает затруднительно, а порой и невозможно. В этом случае поможет свинцовая прокладка. Пластину свинца аккуратно раскатывают или расплющивают между двумя гладкими плоскими брусками до толщины примерно 10,5 мм и вырезают прокладку необходимых размеров и формы. Мелкозернистой шкуркой зачищают обе ее стороны, устанавливают под транзистор и туго сжимают узел винтами. Прокладка не должна быть толще 1 мм, так как теплопроводность свинца невысока.

10.10. Чернение алюминиевых радиаторов. Для повышения эффективности теплоотдачи радиатора его поверхность обычно делают матовой и темной. Доступный способ чернения-обработка радиатора в водном растворе хлорного железа.
Для приготовления раствора требуется равное по объему количество порошка хлорного железа и воды. Радиатор очищают от пыли, грязи, тщательно обезжиривают бензином или ацетоном и погружают в раствор. Выдерживают в растворе 5-10 мин. Цвет радиатора получается темно-серым. Обработку необходимо производить в хорошо проветриваемом помещении или на открытом воздухе.

ЗНАЕТЕ ЛИ ВЫ?

10.11. Тепловой режим маломощных транзисторов можно облегчить, надев на металлический корпус транзистора тор ("баранку") - спираль, свитую из медной, латунной или бронзовой проволоки диаметром 0,5-1,0 мм.
10.12. Хорошим радиатором может быть металлический корпус устройства или его внутренние перегородки.
10.13. Ровность контактной площадки радиатора проверяют, смазав основание транзистора какой-либо краской и приложив его к поверхности контактной площадки. Выступающие участки контакт. ной площадки радиатора окрасятся.
10.14. Для обеспечения хорошего теплового контакта можно поверхность транзистора, прилегающую к радиатору, смазать невысыхающей смазкой, например силиконовой. Это позволит снизить тепловое сопротивление контакта в полтора-два раза.
10.15. Для улучшения условий охлаждения радиатор нужно располагать так, чтобы не создавать помех конвекционным потокам воздуха: ребра радиатора-вертикально, а сторона, на которой расположен транзистор, должна быть сбоку, а не снизу или сверху.
