Автор статьи - А.Белоусов, инженер. Я позволил себе немного изменить схему - номинал резистора в эмиттерной цепи второго транзистора уменьшил со 100 ом до 51 ом. Таким образом , схема способна проверять целостность цепей и радиоэлементов, сопротивление которых постоянному току составляет >5 ом .
Т.е. если сопротивление исследуемой цепи 5 ом и меньше - пробник показывает короткое замыкание (светодиод горит), иначе - цепь считается неразорванной (радиоэлемент - не пробитым) .
Принцип работы.

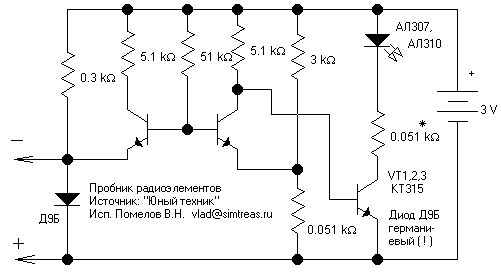

На первых двух транзисторах собран компаратор (сравнивающее
устр-во), включенный в диагональ измерительного моста на резисторах, подключенных
к эмиттерам транзисторов.Отношения сопротивлений верхних резисторов к сопротивлению
нижних - одинаковое, это и есть условие равновесия моста.Легко увидеть, что
при указанных номиналах условие равновесия выполняется при тестируемом сопротивлении
в 5 ом.
Диод на входе включен для ограничения напряжения ,подаваемого на тестируемую
цепь (до Uпр=0.2-0.3 В для германиевыхдиодов). Это позволяет тестировать полупроводниковые
p-n-переходы в малосигнальном режиме ,т.е. исправные переходы диодов и транзисторов
(кремниевых) при таком напряжении - не смещаются (не открываются) . А при
пробитых переходах - индицируется КЗ.
Понятное дело, что большинство катушек индуктивности этим пробником
не проверить (низкое сопротивление обмотки).
Таким пробником можно проверять элементы НЕ ВЫПАИВАЯ ИХ ИЗ СХЕМЫ.
