Транзисторный пробник без выпаивания транзистора из схемы

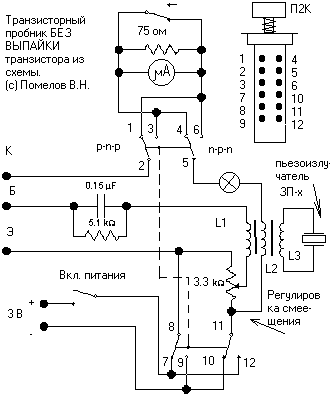

Рис. 2. Блокинг-генератор в качестве транзисторного пробника

Эта разработка опубликована в журнале "РадиоХобби" 5'1999

Микроамперметр с резистором и выключателем можно не ставить (т.е. замкнуть накоротко контакты 2 и 5 П2К )- хотя с ним можно оценивать ток коллектора, т.е подбирать транзисторы в пары .


L1 - 100 витков провода 0.1 мм ;
L2 - 50  витков провода 0.1 мм ; ----->         все это мотается на ферритовом кольце 10-12 мм в диаметре.
L3 - 200 витков провода 0.1 мм ; /

По идее должно работать так:
1. Если транзистор нормальный и переключатель типа транзистора - соответствует реальному типу - то при каком-то смещении (положении движка резистора)  звучит пищалка и лампочка НЕ горит;
2. Если переключатель типа транзистора - НЕ соответствует или у транзистора сгорели переходы - пищалка НЕ звучит и лампочка НЕ горит ;
3. Если переключатель типа транзистора - соответствует реальному типу у транзистора внутреннее КЗ - пищалка НЕ звучит и  горит лампочка .

Лампочку и щупы для КОЛЛЕКТОРА и ЭМИТТЕРА можно использовать как простой пробник КЗ. ТОЛЬКО УЧТИТЕ   -  при включенном питании БАТАРЕЙКИ  РАЗРЯЖАЮТСЯ , не оставляйте пробник зря включенным или поставте не ПЕРЕКЛЮЧАТЕЛЬ, а КНОПКУ с нормально разомкнутыми контактами . Хотя вообще, у этого пробника есть один, но зато БОЛЬШОЙ недостаток - что бы им пользоваться надо иметь ТРИ  РУКИ :)


Добавил:  Павел (Admin)
Автор:  "РадиоХобби" 5'1999
