   Рефлектометр для измерений КСВ в диапазоне частот 1-60 мГц. Мощность 0,001-200 Ватт.
    Главная -> Статьи -> Измерительная техника -> Рефлектометр для измерений КСВ в диапазоне частот 1-60 мГц. Мощность 0,001-200 Ватт.


<< Назад в раздел   Распечатать Дата добавления: 2008-05-02 | Просмотров: 9355

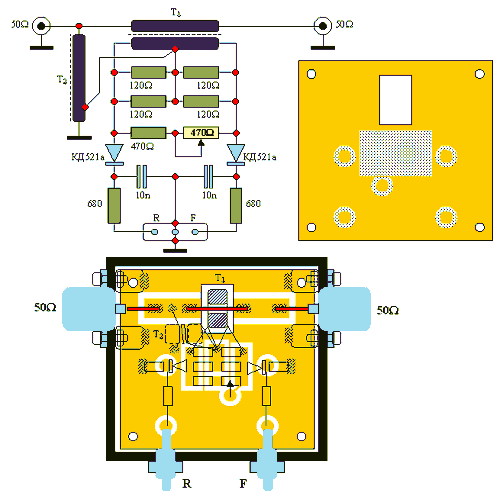

Трансформатор тока Т1 выполнен на ферритовом кольце М1000-3000НМ(А,1) К12х6х4,5. Первичная обмотка проводом ПЭВ-2 диаметром 1,5мм, - один виток.

Вторичная обмотка выполнена проводом ПЭВ-2 диаметром 0,22мм в два провода, три скрутки на 1см, - 10 витков. Соединить начало одного провода с концом другого для получения средней точки согласно принципиальной схеме.

Трансформатор напряжения Т2 выполнен на аналогичном ферритовом кольце и содержит одну обмотку с отводом, - 19 витков + 1 виток проводом МГТФ-0,07. Баланс рефлектометра производится на частоте 29 мГц, на согласованной нагрузке 50ом подстроечным резистором СП3-19б 470ом.

Все резисторы мощностью не менее 0,25 Ватт. Резисторы 120ом необходимо подобрать с минимальным разбросом по номиналу для лучшей балансировки рефлектометра.

Г.Г. Сокол (UA6CL)
E-mail: ua6cl@nvrsk.net
Post address: P.O.Box 22, Novorossiysk, 353900, RUSSIA.


Добавил:  Павел (Admin)
Автор:  Г.Г. Сокол (UA6CL) E-mail: ua6cl@nvrsk.net
