   Двухтактный усилитель 6Н9С(6Н8С)+6Ф6С
    Главная -> Статьи -> Ламповые усилители низкой частоты -> Двухтактный усилитель 6Н9С(6Н8С)+6Ф6С


<< Назад в раздел   Распечатать Дата добавления: 2008-03-28 | Просмотров: 28356


Схема особенностей не имеет, обычный самобалансирующийся драйвер, выполненный на лампе 6Н9С, и двухтактный выходной каскад на лампах 6Ф6С. Выходные трансформаторы использовались от стерео радиолы”Симфония”. На фото видны дросселя со старых  военных переговорных ламповых устройств.

Дроссель закрыт латунным кожухом и заполнен газом, умели же делать. Наверху чётко видны бугорки от пайки.

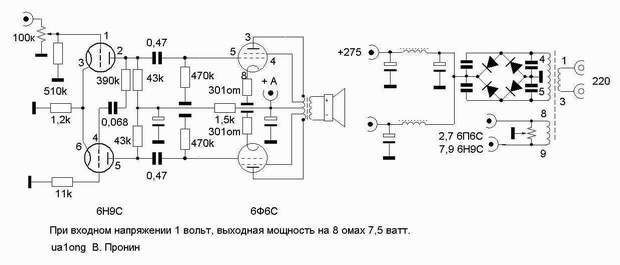

Схема.

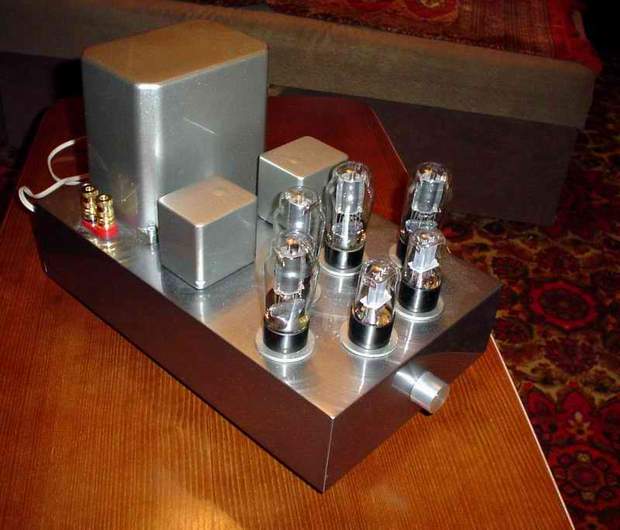

Фото 1.

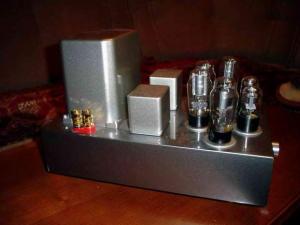

Фото 2.


Добавил:  Павел (Admin)
Автор:  Владимир Пронин (ua1ong ©)
