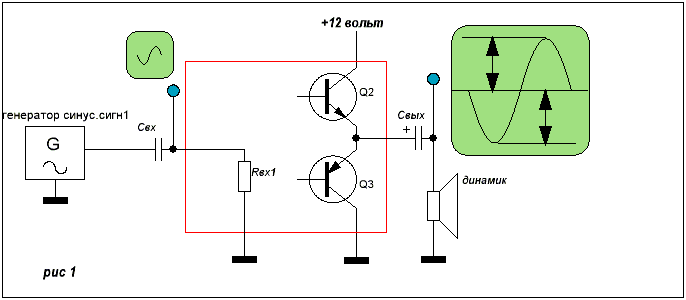

Возьмём обычный усилитель НЧ с напряжением питания +12 Вольт, сопротивлением нагрузки 4 Ом, присоединим к нагрузке осциллограф, а к входу - генератор синусоидального сигнала, (рис.1)

включим всё и наблюдаем на экране осциллографа "весёлые картинки" - синусоиду, пока она не достигнет видимых искажений (рис.2а). (Примечание Учёного кота: менее 3% искажения простым глазом не заметны. О том, что такое искажения, поговорим в другой статье.)

Площадь, занимаемую синусоидой, можно вычислить (или измерить) и заменить эквивалентным напряжением постоянного тока той же площади (рис.2б).

Это напряжение называется СреднеКвадратичным напряжением - СКВ (англоязычная аббревиатура - RMS), в просторечии - "эффективным". Таким образом можно найти эквивалентное напряжение для любой формы тока (рис.2в,г,д).

Для треугольного, прямоугольного, синусоидального, экспоненциального тока есть математические выражения для эквивалентного преобразования. Для простоты понимания на рисунках изображены половины периодов симметричных сигналов. Появление компьютерной регистрации позволяет выполнить численное интегрирование любой функции без поиска его математического выражения. Для чего всё это надо? Найденный эквивалентный постоянный ток будет производить ту же тепловую работу, что и наш исследуемый ток.

Любой переменный ток можно характеризовать следующими видами напряжения:
Амплитудное - синие стрелки (понятно из названия и рисунков);
Среднее - среднеарифметическое всех мгновенных значений сигнала за измеряемый период (на рисунках не показано);
Среднеквадратичное - красные стрелки (рассмотрено выше).
Для облегчения понимания указанных видов напряжения можно нарисовать их на миллиметровке и самостоятельно просуммировать численные значения напряжения (для синусоидального, прямоугольного и треугольного напряжения ). Большинство вольтметров переменного напряжения имеют схему выпрямления переменного тока, соответствующую среднему напряжению - как самую простую, а градуировку показывающей шкалы - в СКВ. При измерении синусоидальных токов и напряжений это не вызывает никаких затруднений, а если ток или напряжение отличаются от синусоиды - придётся вводить поправочные коэффициенты.

Теперь вспомним начала начал - Закон Ома: I=U/R, а также формулы для вычисления мощности постоянного тока - P=U*I=I2R=U2/R.
Для синусоидального тока (и напряжения) формула вычисления мощности по измеренному осциллографом амплитудному напряжению будет выглядеть так:
P = (0,707U)2/Rн = U2/4Rн
где 0,707- коэффициент перевода амплитудного напряжения U синусоидального тока в эквивалентное напряжение постоянного тока.
Мы пришли к практическому способу измерения выходной мощности усилителя с помощью измерения амплитуды сигнала на экране осциллографа (рис.2б). Механическая мощность - это работа за 1 секунду. Электрическая мощность не содержит параметра времени в явном виде; подразумевается (но не соблюдается, причём именно при измерении мощности усилителей низкой частоты), что это - тоже 1 секунда. Например, для меандра частотой 100 Гц за время 10 мс в любой момент СКВ напряжение равно его амплитудному значению (рис.2в)
А кто мешает распространить такой подход и к синусоидальному сигналу? Для части синуса 100Гц за время 1мс (рис.2е) получим практически прямоугольник, для которого коэффициент перевода амплитудного напряжения в СКВ равен 1, и соответственно мгновенную мощность в два раза больше, чем за целый полупериод 10 мс.
Но это ещё не всё! Можно измерить размах напряжения при переходе от минимального до максимального значения (рис.2ж) за очень небольшой период времени и получить мощность ещё больше! Вот они - десятки ватт от бумбокса и сотни ватт от бытового усилителя!

Сведём полученные результаты в таблицу.

Мы рассмотрели измерение мощности на активной нагрузке (например, на мощном проволочном резисторе), обычно применяемой при испытании усилителей. Внимательный радиолюбитель, измеряя сопротивление динамика цифровым омметром, обнаружит, что оно окажется меньше, чем 4 ома, например, 3,8 ом. "Ага, значит, я получу больше, чем указано в таблице!" - воскликнет он - и будет прав, но не совсем. Дело в том, что динамик имеет две составляющие сопротивления - активную, которую можно измерить любым омметром, и индуктивную - зависящую от числа витков катушки динамика и его магнитных свойств (измеряемую измерителем RCL). Возьмём для примера динамик 3ГД-32-75 с номинальным сопротивлением катушки по постоянному току R=4 Ома; индуктивностью L=150 микроГенри. Полное сопротивление Z динамика состоит из двух компонент - активной Rx и индуктивной XL. Рассчитаем их для двух частот:

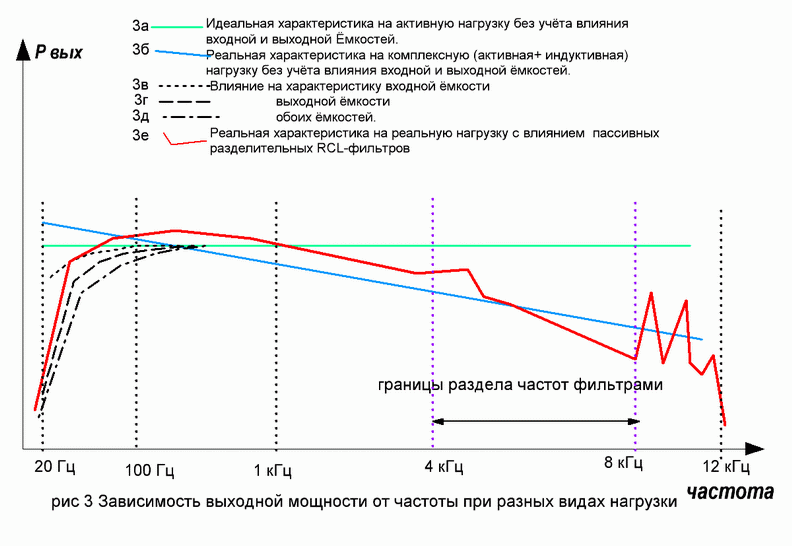

Видим, что на 10 кГц сопротивление реальной нагрузки выросло в 2,5 раза, а мощность, отдаваемая в эту нагрузку, соответственно уменьшилась в те же 2,5 раза (рис.3 б). А теперь вспомним, что на входе усилителя (и на выходе) присутствует конденсатор.

Предположим Rвх=100 кОм, ёмкость конденсатора Свх= 0,1 мкФ. На частоте 1 кГц его сопротивление будет 1,6 кОм; на частоте 100 Гц - 16 кОм; на частоте 10 Гц - 160 кОм, т.е. напряжение, поступающее на вход первого каскада усилителя, уменьшится в 0,38 раза, а пропорционально этому - и выходная мощность (рис.3в).
Аналогичный расчёт для влияния выходной ёмкости Свых= 1000 мкФ даёт: 1 кГц - 0,16 Ом; 100 Гц - 1,6 Ом; 10 Гц - 16 Ом. В последнем случае на нагрузку 4 Ом будет поступать всего 0,2 выходного напряжения, и отдаваемая мощность снизится до 1/25 от максимально возможной (рис.3г). Поэтому не ленитесь рассчитать минимально необходимые ёмкости входного и выходного конденсаторов для получения заданной частотной характеристики в области низких частот.
Но это опять таки ещё не всё! Если наш громкоговоритель -двух- или трёхполосный- поведение полного сопротивления громкоговорителя из-за влияния индуктивностей, конденсаторов и резисторов разделительных фильтров предсказать достаточно сложно, проще провести измерения (рис.3е). (Примечание премудрого кота. Да, в общем, это не слишком то и нужно.)
Подведём итоги.

1.Измерение выходной мощности лучше всего проводить, наблюдая синусоидальный не ограниченный сигнал на экране осциллографа, и пересчитать измеренное значение амплитудного напряжения в СКВ (для получения синусоидальной мощности), либо оставить как есть (для пиковой мощности). Измерение напряжения вольтметром переменного тока нежелательно, поскольку мы не увидим искажения сигнала при мощности, близкой к максимальной, и обычно не знаем, по какой схеме собран и проградуирован вольтметр. Измерение амплитудной пиковой мощности вызывает сомнение - её можно получить и чисто расчётным путём. Формула для прикидочного расчёта мощности синусоидального сигнала выглядит следующим образом: Р = (Uп:3)2/Rн, где Uп - напряжение питания, Rн -сопротивление нагрузки на заданной частоте. Ревнители точности могут вычесть из Uп падение напряжения на выходных транзисторах и учесть просадку Uп при нестабилизированном питании.

2.Теперь мы знаем, как относиться к мощности, заявленной на шильдике "крутого" домашнего кинотеатра: "суммарная мощность всех каналов составляет 400 ватт" при мощности, потребляемой от сети -100 ватт.

3.Наиболее правильно будет говорить так: измеренная мощность усилителя - Х ватт при коэффициенте гармоник Y% и частоте Z герц на нагрузке R Ом. (Для любознательных - старые ГОСТы подразумевали коэффициент гармоник 1% при номинальной мощности и 10%- при максимальной). О коэффициенте гармоник (будем говорить позже, сейчас мне нужно питание в виде рыбы, а не электрического тока! - примечание голодного кота).

4."Но это опять таки ещё не всё!" (Хозяин, можешь говорить без употребления рекламных слоганов? примечание грамотного кота). Мощность, рассеиваемая на оконечных транзисторах усилителя, величина непостоянная (для наиболее распространённых усилителей класса АВ), и достигает максимума в диапазоне 0,25..0,5 выходной мощности. Исходя из этого, и надо рассчитывать необходимую площадь радиаторов.

Источник: www.radiokot.ru

---
