Ну сначала скажем так: микросхемы делятся на два больших вида: аналоговые и цифровые. Аналоговые микросхемы работают с аналоговым сигналом, а цифровые, соответственно – с цифровым. Мы будем говорить именно о цифровых микросхемах.

Точнее даже, мы будем говорить не о микросхемах, а об элементах цифровой техники, которые могут быть «спрятаны» внутри микросхемы.

Что это за элементы?

Некоторые названия вы слышали, некоторые, может быть – нет. Но поверьте, эти названия можно произносить вслух в любом культурном обществе – это абсолютно приличные слова. Итак, примерный список того, что мы будем изучать:

• Триггеры
• Счетчики
• Шифраторы
• Дешифраторы
• Мультиплексоры
• Компараторы
• ОЗУ
• ПЗУ

Все цифровые микросхемы работают с цифровыми сигналами. Что это такое?

Цифровые сигналы – это сигналы, имеющие два стабильных уровня – уровень логического нуля и уровень логической единицы. У микросхем, выполненных по различным технологиям, логические уровни могут отличаться друг от друга.

В настоящее время наиболее широко распространены две технологии: ТТЛ и КМОП.

ТТЛ – Транзисторно-Транзисторная Логика;
КМОП – Комплиментарный Металл-Оксид-Полупроводник.

У ТТЛ уровень нуля равен 0,4 В, уровень единицы – 2,4 В.
У логики КМОП, уровень нуля очень близок к нулю вольт, уровень единицы – примерно равен напряжению питания.

По-всякому, единица – когда напряжение высокое, ноль – когда низкое.

НО! Нулевое напряжение на выходе микросхемы не означает, что вывод «болтается в воздухе». На самом деле, он просто подключен к общему проводу. Поэтому нельзя соединять непосредственно несколько логических выводов: если на них будут различные уровни – произойдет КЗ.

Кроме различий в уровнях сигнала, типы логики различаются также по энергопотреблению, по скорости (предельной частоте), нагрузочной способности, и т.д.

Тип логики можно узнать по названию микросхемы. Точнее – по первым буквам названия, которые указывают, к какой серии принадлежит микросхема. Внутри любой серии могут быть микросхемы, произведенные только по какой-то одной технологии. Чтобы вам было легче ориентироваться - вот небольшая сводная таблица:

Наиболее распространены на сегодняшний день следующие серии (и их импортные аналоги):

• ТТЛШ – К555, К1533
• КМОП – КР561, КР1554, КР1564
• ЭСЛ – К1500

Цифровые схемы рекомендуется строить, используя микросхемы только одного типа логики. Это связано именно с различиями в логических уровнях цифровых сигналов.

Тип логики выбирают, в основном, исходя из следующих соображений:

- скорость (рабочая частота)
- энергопотребление
- стоимость

Но бывают такие ситуации, что одним типом никак не обойтись. Например, один блок должен иметь низкое энергопотребление, а другой – высокую скорость. Низким потреблением обладают микросхемы технологии КМОП. Высокая скорость – у ЭСЛ.

В этом случае понадобятся ставить преобразователи уровней.

Правда, некоторые типы нормально стыкуются и без преобразователей. Например, сигнал с выхода КМОП-микросхемы можно подать на вход микросхемы ТТЛ (при учете, что их напряжения питания одинаковы). Однако, в обратную сторону, т.е., от ТТЛ к КМОП пускать сигнал не рекомендуется.

Микросхемы выпускаются в различных корпусах. Наиболее распространены следующие виды корпусов:

---

DIP
(Dual Inline Package )

Обычный «тараканчик». Ножки просовываем в дырки на плате – и запаиваем.

Ножек в корпусе может быть 8, 14, 16, 20, 24, 28, 32, 40, 48 или 56.

Расстояние между выводами (шаг) – 2,5 мм (отечественный стандарт) или 2,54 мм (у буржуев).

Ширина выводов около 0,5 мм

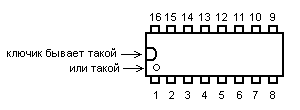

Нумерация выводов – на рисунке (вид сверху). Чтобы определить нахождение первой ножки, нужно найти на корпусе «ключик».

---

SOIC
(Small Outline Integral Circuit)

Планарная микросхема – то есть ножки припаиваются с той же стороны платы, где находится корпус. При этом, микросхема лежит брюхом на плате.

Количество ножек и их нумерация – такие же как у DIP .

Шаг выводов – 1,25 мм (отечественный) или 1,27 мм (буржуазный).

Ширина выводов – 0,33...0,51

---

PLCC
(Plastic J-leaded Chip Carrier)

Квадратный (реже - прямоугольный) корпус. Ножки расположены по всем четырем сторонам, и имеют J -образную форму (концы ножек загнуты под брюшко).

Микросхемы либо запаиваются непосредственно на плату (планарно), либо вставляются в панельку. Последнее – предпочтительней.

Количество ножек – 20, 28, 32, 44, 52, 68, 84.

Шаг ножек – 1,27 мм

Ширина выводов – 0,66...0,82

Нумерация выводов – первая ножка возле ключа, увеличение номера против часовой стрелки:

---

TQFP
(Thin Quad Flat Package)

Нечто среднее между SOIC и PLCC .

Квадратный корпус толщиной около 1мм, выводы расположены по всем сторонам.

Количество ножек – от 32 до 144.

Шаг – 0,8 мм

Ширина вывода – 0,3...0,45 мм

Нумерация – от скошенного угла (верхний левый) против часовой стрелки.

---

Вот так, в общих чертах, обстоят дела с корпусами. Надеюсь теперь вам станет немножко легче ориентироваться в бесчисленном множестве современных микросхем, и вас не будет вгонять в ступор фраза продавца типа: «эта микросхема есть только в корпусе пэ эл си си»…
